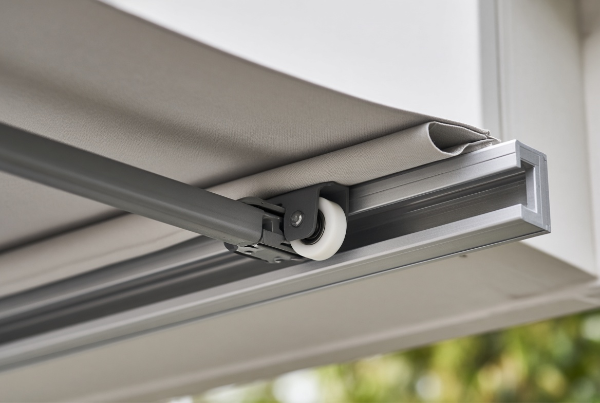

An napellenző görgő Az összeszerelés egyszerű mechanikus alkatrésznek tűnhet mindaddig, amíg a napellenző szokatlan hangokat nem hall, vagy nem válik nehezen kezelhetővé. Kültéri árnyékolórendszerben a görgőnek együtt kell működnie a vezetővel, a tengellyel, a csapággyal vagy persellyel, a rögzítőszerkezettel és más mozgó alkatrészekkel. Ha az egyik alkatrész kopás, szennyeződés, laza hardver vagy beállítási problémák miatt megváltozik, az egész mozgás másképp érezhető. Éppen ezért a zajos vagy merev napellenzőt nem szabad automatikusan meghibásodott görgőként kezelni.

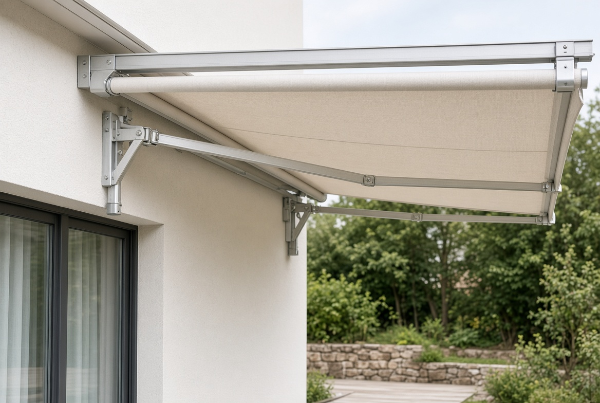

Lakóautó napellenzők, behúzható teraszos napellenzők, összecsukható árnyékoló szerkezetek és hasonló alkalmazások esetén a hibaelhárítás általában könnyebb, ha a teljes mozgást figyelembe vesszük. Ha megnézzük, hol jelenik meg a probléma, mikor hallatszik a hang, és hogyan helyezkedik el a görgő az egység belsejében, hasznos támpontokat adhat a cserealkatrész kiválasztása előtt.
Kezdje a tünettel, ne a csererésszel
Amikor egy napellenző kezd másképp viselkedni, az első lépés az, hogy pontosan megértsük, mi változott. A fokozatosan nehezebben mozgatható rendszernek más oka lehet, mint a hirtelen kattanó hangnak. Hasonlóképpen, az ellenállás a teljes mozgási pályán más terület felé mutathat, mint az ellenállás, amely csak akkor jelenik meg, amikor a napellenző elér egy adott pozíciót.
A kültéri napellenzők ki vannak téve a pornak, a nedvességnek, a hőmérséklet-változásoknak, a leveleknek és az általános környezeti feltételeknek. A rendszeres mozgás ismétlődő terhelést jelent a forgó és csúszó alkatrészekre is. Idővel ezek a tényezők befolyásolhatják a görgőegység működését.
A görgő azonnali eltávolítása helyett figyelje meg a mechanizmust, miközben mozog, és próbáljon meg egy mintát azonosítani.
Keressen változásokat a mozgásban
Ha a napellenző egy ponton simán mozog, a másikon pedig nehézzé válik, ügyeljen az adott szakaszra. A helyi probléma inkább a vezetővel vagy az érintkezési felülettel kapcsolatos, mint a teljes hengerrel.
Ha a mozgás a folyamat során durvának tűnik, a görgő, a tengely, a csapágy, a persely vagy a rögzítési elrendezés alaposabb vizsgálatot érdemelhet.
Ez nem ad biztos diagnózist, de hasznosabb irányt ad az ellenőrzésnek.
Miért ad zajt a napellenző görgő?
A zaj az egyik legkönnyebben észrevehető tünet, de ennek több oka is lehet. A hang típusa, megjelenési ideje és honnan származik, mind hasznos részlet.
Enyhe csikorgó hang származhat a mozgó felületek érintkezéséből, szennyeződésből vagy egy forgó csatlakozásból, amelyet ellenőrizni kell. A durva köszörülés jellegű hang a kerék, a tengely, a csapágy vagy a persely körüli kopásra utalhat. Az ismétlődő kattanó hang néha egy szerelési alkatrészhez vagy az útmutató egy bizonyos szakaszához köthető.
A lényeg az, hogy a hang önmagában nem azonosítja a sérült alkatrészt.
| Megfigyelt tünet | Felülvizsgálatra szoruló területek |
|---|---|
| Csikorgás mozgás közben | Kerék, érintkező felület, forgó csatlakozás |
| Durva forgási hang | Csapágy, persely, tengely, kerék |
| Ismételt kattintás | Útmutató, szerelési hardver, helyi kapcsolat |
| Fokozott ellenállás | Henger, vezető, igazítás, törmelék |
| Egyenetlen mozgás | Görgő helyzet, rögzítés, vezető |
| Látható kerék sérülés | Henger és kapcsolódó alkatrészek |
Ez inkább hibaelhárítási hivatkozás, mint rögzített diagnózis, mivel a napellenző szerkezetek felépítésükben eltérőek.
Az útmutató a probléma része lehet
Egy görgő nem működik magától. Követi, érintkezik vagy alátámasztja a mechanizmus egy másik részét, ami azt jelenti, hogy a környező felület állapota közvetlenül befolyásolhatja a mozgást.
A kültéri vezetők összegyűjthetik a port és a kisebb törmeléket. Hosszú távú használat után felületi kopás is kialakulhat, vagy kissé elmozdulhatnak. Ha a vezető már nem az eredeti kialakítás által elvárt állapotban van, előfordulhat, hogy még egy új henger sem mozdul el a rendeltetésszerűen.
Vizsgálja meg az érintkezési területet
Nézze meg azt a részt, ahol a görgő mozog vagy érintkezik a vezetővel. Ügyeljen a látható szennyeződésekre, idegen anyagokra, szokatlan kopásnyomokra, sérülésekre vagy bármire, ami akadályozhatja a mozgást.
Ha a napellenző minden alkalommal nehézkessé válik ugyanazon a helyen, akkor ez a rész külön figyelmet érdemel. Az egy helyen többször megjelenő problémát érdemes a görgőcsere előtt kivizsgálni.
Okozhatja a zajt a rögzítő szerkezet?
A rögzítési területet könnyű figyelmen kívül hagyni, mert a figyelem természetesen magára a kerékre irányul.
A rögzítőszerkezet azonban szabályozza a görgő helyzetét. Ha egy konzol meglazul, meggörbül vagy elmozdul, a kerék másképp ülhet a szerelvényen belül. Ez a változás befolyásolhatja, hogy hogyan érintkezik a vezetővel, és további súrlódást vagy zajt okozhat.
Az ellenőrzés során nézze meg a tartót, a tengelyt, a rögzítési pontokat és a görgő körüli egyéb látható részeket. A cél annak megállapítása, hogy a kerék azért mozog-e, mert mozgásra tervezték, vagy azért, mert a rögzítőszerkezetben nemkívánatos holtjáték alakult ki.
Ez a különbségtétel fontos annak eldöntésekor, hogy valóban szükséges-e a görgőcsere.
Hogyan néz ki egy kopott henger?
A kopás nem mindig drámai. A görgő tovább mozoghat, miközben érintkezési felülete fokozatosan változik.
A gyakori vizuális jelek lehetnek egyenetlen kopás, felületi sérülés, repedés, deformáció vagy szokatlan nyomok a kerék körül. A tengely körüli megnövekedett mozgás vagy a forgó csatlakozás azt is jelezheti, hogy a szerelvényt alaposabban meg kell vizsgálni.
Hasznos összehasonlítás, ha megnézünk egy másik hasonló görgőt ugyanabban a rendszerben, ha van ilyen. A felület állapotában vagy mozgásában mutatkozó különbségek segíthetnek azonosítani, melyik alkatrész változott.
A régi görgőt is meg kell őrizni, ha cserét fontolgatnak. Még egy kopott alkatrész is hasznos információkkal szolgálhat az eredeti konstrukcióról.
A csere kiválasztásához többre van szükség, mint a forma megfeleltetésére
Két ponyvagörgő is hasonlóan nézhet ki, miközben különböző összeállításokhoz készült.
A kerékprofil, a tengelyelrendezés, a rögzítési szerkezet, a forgó csatlakozás és a vezetővel való kapcsolat mind befolyásolja a kompatibilitást. A fényképen helyesnek tűnő csere esetében előfordulhat, hogy a szerelési elrendezés eltérő.
Ez még fontosabbá válik, ha régebbi napellenzőkkel, egyedi berendezésekkel vagy olyan alkatrészekkel foglalkozik, amelyeknek nincs könnyen azonosítható termékreferenciája.
A csere beszerzése előtt hasonlítsa össze a teljes szerelvényt, ne csak a kerék külső megjelenését.
Információk, amelyek segítenek a csereforrások beszerzésében
A szállító általában érthetőbben tudja megérteni az alkatrészt, ha a megkeresés gyakorlati referenciaanyagot is tartalmaz.
Hasznos információk lehetnek:
- Fényképek az eredeti hengerről több szögből.
- Egy fotó, amelyen a henger be van szerelve.
- Az útmutató vagy a pálya képei.
- Meglévő rajz, ha elérhető.
- Információ a henger használatáról.
- Részletek arról, hogy a követelmény csere vagy OEM gyártás.
- Fizikai minta, amikor az összetevő testreszabott.
A cél nem a felesleges papírmunka létrehozása. Egyszerűen annyi információt kell adni a gyártónak, hogy megértse, mit kell tennie az alkatrésznek.
Mi van, ha az eredeti alkatrész nem található?
Ez a helyzet gyakori a régebbi berendezéseknél. Előfordulhat, hogy a napellenző továbbra is üzemel, amíg az eredeti alkatrész már nem elérhető az előző ellátási csatornán keresztül.
Ha nincs termékreferencia, a fizikai minta különösen hasznos lehet.
A minta információkat nyújthat a kerékről, a szerelési elrendezésről, a tengely helyzetéről és az általános felépítésről. A beszerelt alkatrészről készült fényképek további kontextust adhatnak arról, hogy az alkatrész hogyan kölcsönhatásba lép a környező szerkezettel.
A testreszabott csere esetében ezek az információk képezhetik az alapját az új minta megbeszélésének a szokásos gyártás előtt.
A cserének és a hibaelhárításnak együtt kell működnie
Az elhasználódott görgő cseréje anélkül, hogy figyelembe venné az elhasználódás okát, időnként újabb problémákhoz vezethet.
Tegyük fel, hogy egy kerék egyenetlen kopást mutat. Érdemes ellenőrizni, hogy az útmutatóban van-e probléma. Ha a görgő elmozdult a helyéről, ellenőrizze a rögzítőszerkezetet. Ha a szerelvény a kerék cseréje után is zajt ad, nézze meg a környező alkatrészeket ahelyett, hogy azt feltételezné, hogy az új alkatrész felelős.
Ez nem jelenti azt, hogy minden görgőprobléma teljes rendszerfelújítást igényel. Ez egyszerűen azt jelenti, hogy az alkatrészt a munkakörnyezetén belül kell figyelembe venni.
Egy egyszerű ellenőrzési rutin a napellenző görgőihez
A gyakorlati ellenőrzésnek nem kell bonyolultnak lennie.
1. Figyelje meg a napellenzőt
Óvatosan mozgassa a rendszert, és figyelje meg, hogy a probléma kiterjesztés, visszahúzás vagy mindkettő során jelentkezik-e.
2. Keresse meg a problémát
Határozza meg, hogy a zaj vagy ellenállás a mozgás során vagy egy adott területen jelentkezik-e.
3. Vizsgálja meg a görgőt
Keressen látható sérüléseket, egyenetlen kopást, szennyeződést vagy szokatlan mozgást.
4. Ellenőrizze az útmutatót
Vizsgálja meg az érintkezési felületet, hogy nincs-e rajta törmelék, sérülés vagy bármi, ami megzavarhatja a kereket.
5. Tekintse át a rögzítési pontot
Ellenőrizze, hogy a görgő megfelelő helyzetben marad-e, és hogy a rögzítőszerkezet biztonságosnak tűnik-e.
6. Őrizze meg az eredeti alkatrészt
Ha cserére van szükség, hagyja meg a régi görgőt referenciaként, amikor csak lehetséges.
Ez a sorrend segít elkülöníteni a görgős problémát a mechanizmusban máshol előforduló problémáktól.
Amikor egy minta hasznos az egyedi gyártáshoz
A szabványos cserealkatrészek nem mindig alkalmasak régebbi vagy egyedi napellenzőrendszerekhez. Ezekben az esetekben az eredeti alkatrész használható referenciaként a gyártáshoz.
A gyártó felülvizsgálhatja a fizikai mintát fényképekkel vagy rajzokkal együtt, hogy megértse a kívánt szerkezetet. A cserekoncepció megerősítése után egy minta készíthető értékeléshez, mielőtt ismételt rendelésekre kerülne.
Ez a fajta folyamat hasznos lehet a forgalmazók, javítóvállalkozások és berendezésgyártók számára, akiknek egy adott görgő ismétlődő szállítására van szükségük, nem pedig egyszeri cserére.
Hune szíjtárcsa napellenző görgős alkalmazásokhoz
Hune Pulley mechanikai alkalmazásokhoz használható görgős és szíjtárcsa alkatrészekkel dolgozik, és támogatja a cserét és az egyedi beszerzési követelményeket.
A napellenző görgős projektjéhez az ügyfelek meglévő mintát, rajzot vagy fényképeket biztosíthatnak a telepített alkatrészről. Ez az információ felhasználható a kerék felépítésének, szerelési elrendezésének, forgó csatlakozásának és alkalmazási követelményeinek megvitatásához.
Az OEM és az ismételt rendelési projektek esetében a jóváhagyott minták és műszaki referenciák termékreferenciaként is megtarthatók a jövőbeni gyártáshoz. A tényleges gyártási megközelítés az alkatrész tervezésétől és a vevő igényeitől függ.
Néhány dolog, amit ellenőrizni kell rendelés előtt
A cseregörgő rendelése előtt érdemes még egyszer ellenőrizni a környező szerelvényt. Győződjön meg arról, hogy a vezető nincs láthatóan elzárva, a rögzítési pont nem mozdult el, és a régi keréken valóban láthatók-e kopás vagy sérülés jelei.
Ha az eredeti alkatrész elérhető, készítsen több fényképet, és őrizze meg referenciaként. Ha az alkatrész testreszabott, a fizikai minta megadása sokkal világosabbá teheti a beszerzési megbeszélést.
A napellenző görgőit tételesen vásárló vállalkozások számára a jóváhagyott minta és az alapvető termékdokumentáció vezetése a jövőbeni ismételt rendelések kezelését is megkönnyítheti.
A probléma megértése megkönnyíti a cserét
A napellenző görgőjének összeszerelési problémáit nem mindig maga a görgő okozza. Zaj, ellenállás és egyenetlen mozgás a vezetőből, a rögzítőszerkezetből, a tengelyből, a csapágyból vagy a perselyből, a szennyeződésből vagy a rendszeren belüli beállításból is származhat.
Gyakorlatiasabb megközelítés, ha először a teljes mechanizmust figyeljük meg, majd az ellenőrzést leszűkítjük a változást okozó alkatrészre. Ha cserére van szükség, az eredeti görgő, a szerelési fényképek és a rendelkezésre álló rajzok hasznos hivatkozásokat jelenthetnek a szükséges alkatrész azonosításához vagy fejlesztéséhez.
Lakóautó napellenzők, behúzható árnyékolórendszerek és más kültéri alkalmazások esetében a görgő viszonylag kicsi alkatrész, de a környező mechanizmussal való kapcsolata számít. Ennek a kapcsolatnak a megértése a csere rendelése előtt sokkal könnyebbé teheti a hibaelhárítást, a beszerzést és a jövőbeni gyártást.
