A csapágytárcsák döntő szerepet játszanak a modern mechanikai rendszerekben, biztosítva az egyenletes erőátvitelt, a precíz mozgásszabályozást és a megbízható teherkezelést. A hagyományos szíjtárcsáktól eltérően, amelyek kizárólag a hornyos kialakításra támaszkodnak, a csapágytárcsák egy gördülőcsapágyat integrálnak a magba. Ez a kombináció jelentősen csökkenti a súrlódást, javítja a forgási hatékonyságot, és meghosszabbítja a teljes rendszer élettartamát.
A szállítószalagos rendszerekben a csapágytárcsák minimalizálják a szíjak kopását, miközben megtartják a pontos beállítást, ami csökkenti az állásidőt és az energiafogyasztást. A CNC-gépekben és az automatizálási berendezésekben stabil lineáris vagy forgási vezetést biztosítva növelik a pontosságot, ami egyenletes teljesítményt tesz lehetővé még nagy sebességű vagy folyamatos működés mellett is. Az olyan nehéz iparágakban, mint a bányászat, a mezőgazdaság és az építőipar, a csapágygörgők javítják a terheléselosztást, biztosítva, hogy a gépek megerőltető körülmények között is működhessenek idő előtti meghibásodás nélkül.
A csapágytárcsák jelentősége túlmutat a műszaki teljesítményen; a költséghatékonyságra és a biztonságra is hatással vannak. A súrlódás és a mechanikai ellenállás csökkentésével csökkentik az energiafogyasztást és a hőtermelést, ami alacsonyabb működési költségeket eredményez. A gördülékenyebb működés ugyanakkor csökkenti a vibrációt és a zajszintet, ami nem csak a berendezések védelmét szolgálja, hanem biztonságosabb és kényelmesebb munkakörnyezetet is teremt.
Mivel az iparágak egyre inkább igénylik a nagy teljesítményű és kevés karbantartást igénylő megoldásokat, a csapágytárcsák a gépészeti tervezés alapvető elemévé váltak. Az egyensúlyt képviselik a mérnöki precizitás, a tartósság és az energiahatékonyság között – ezek a tulajdonságok, amelyek elengedhetetlenek a mai versenyképes ipari környezetben.
Mi az a csapágygörgő?

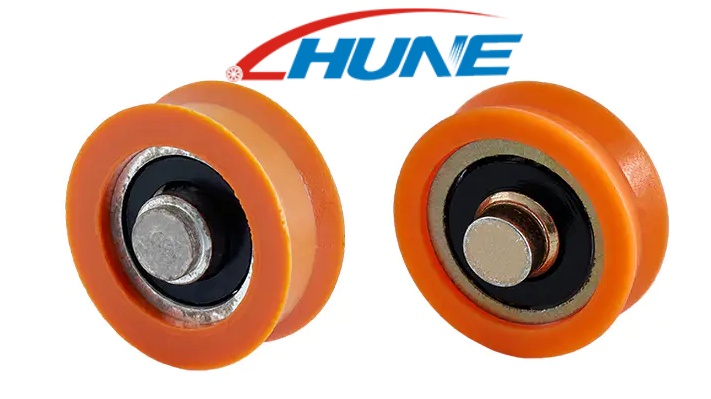

A csapágytárcsa egy speciális szíjtárcsa, amely belső gördülőcsapággyal van felszerelve, amely lehetővé teszi, hogy a szíjtárcsa minimális súrlódás mellett forogjon a tengelye körül. Szerkezetileg három fő részből áll:
Szíjtárcsa horony – az a pálya vagy csatorna (V-alakú, U-alakú, lapos vagy kerek), amely egy övet, kötelet vagy kábelt vezet.
Csapágymag – jellemzően mélyhornyú golyóscsapágy, tűcsapágy vagy görgős csapágy, amely egyenletes, kis ellenállású forgást tesz lehetővé.
Szíjtárcsa anyaga – általában rozsdamentes acél, alumínium vagy műszaki műanyagok, amelyeket a terhelési követelmények, a környezeti feltételek és a költségmegfontolások alapján választanak ki.
Melyek a különböző típusú csapágytárcsák?

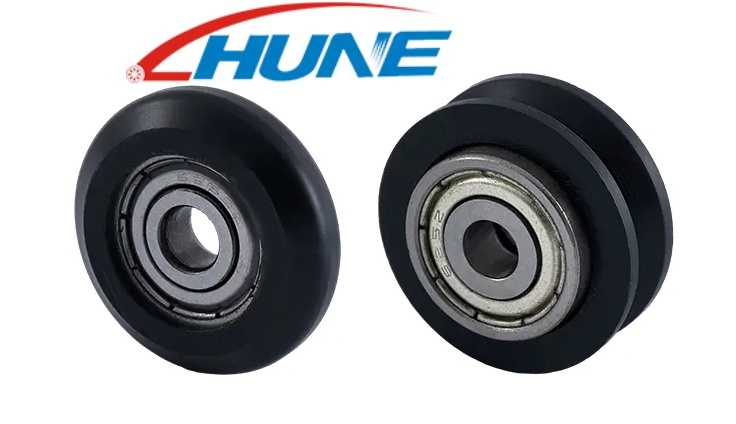

1. V alakú csapágygörgő
A V alakú csapágygörgő ferde oldalakkal ellátott, jellemzően 60° és 90° közötti horonnyal rendelkezik, amely biztosítja, hogy az övek vagy kábelek biztonságosan a helyükön maradjanak. Ez a kialakítás javítja az igazítást, csökkenti a csúszást, és egyenletesen osztja el a terhelést a szíjtárcsa felületén. A V-alakú szíjtárcsákat széles körben használják szállítószalagokban, CNC gépekben, felvonókban és fitneszberendezésekben, ahol kritikus a pontos szalagvezetés.
2. U-alakú csapágygörgő
A U alakú szíjtárcsa lekerekített hornyával rendelkezik, amely gyengéd alátámasztást biztosít a kötelek, kábelek vagy kerek keresztmetszetű övek számára. Kialakítása minimálisra csökkenti a kopást és a súrlódást, simább vezetést kínálva, mint az élesebb hornyok. Az U-alakú szíjtárcsák ideálisak drótkötélrendszerekhez, tolóajtókhoz, függönypályákhoz és egyéb, stabil, de rugalmas kezelést igénylő alkalmazásokhoz.
3. Lapos csapágygörgő
A lapos szíjtárcsák sima, barázdálatlan felülettel rendelkeznek, így sokoldalúak és egyszerűen gyárthatók. Alkalmasak lapos szalagokhoz vagy szalagokhoz, de kisebb tapadást biztosítanak a V- vagy U-alakú kivitelekhez képest. A lapos szíjtárcsákat általában könnyű szállítószalagokban, textilipari gépekben és kisméretű berendezésekben használják, ahol nincs szükség nagy pontosságra vagy nagy terhelésre.
4. Kerek csapágygörgő
A round bearing pulley features a circular groove that closely matches the diameter of round belts or cords. This ensures consistent engagement and smooth operation, particularly in light- to medium-load applications. These pulleys are often employed in compact conveyors, office equipment, and automation systems where space is limited and smooth motion is essential.
5. Egyedi és speciális csapágytárcsák
Az egyedi követelményeket támasztó alkalmazásokhoz az egyedi csapágytárcsákat úgy tervezték, hogy megfeleljenek az adott terhelésnek, sebességnek vagy környezeti feltételeknek. A gyártók OEM/ODM megoldásokat kínálnak, amelyek lehetővé teszik a hornyok geometriájának, a csapágytípusnak és az anyagválasztásnak a módosítását. A speciális csapágytárcsák gyakoriak a nagy sebességű robotikában, a precíziós orvosi berendezésekben, a nagy teherbírású ipari gépekben és a kültéri vagy zord környezetben. Az innovációk közé tartoznak a könnyű kompozitok, a tömített vagy árnyékolt csapágyak, a csendes működésű kialakítások és a környezetbarát anyagok a teljesítmény, a tartósság és a fenntarthatóság fokozása érdekében.
Hogyan hasonlíthatók össze a különböző csapágygörgő-típusok?
V-alakú csapágygörgő
Tervezési jellemzők
A V-alakú csapágytárcsák szögletes hornyával rendelkeznek, jellemzően 60° és 90° között, és úgy vannak kialakítva, hogy szilárdan a helyükön tartják a szíjakat. A geometria erős érintkezést biztosít az övvel, csökkenti az oldalirányú mozgást és a csúszást.
Előnyök
Kiváló övbeállítás és tapadás
Nagy teljesítmény az erőátvitelben
Csökkentett kopás az öveken a stabil rögzítésnek köszönhetően
Alkalmas nagy sebességű és nagy terhelésű alkalmazásokhoz
Korlátozások és alkalmazások
Rossz beállítás esetén oldalirányú feszültséget fejthet ki az övekre
Nem ideális nagyon vastag vagy rugalmas kötelekhez
Általában szállítószalag-rendszerekben, CNC-gépekben, liftekben és fitneszberendezésekben használják
U-alakú csapágygörgő
Tervezési jellemzők
A U-shaped pulley features a rounded groove that accommodates ropes, wires, or round-section belts. The smoother contour minimizes friction and prevents excessive wear on flexible materials.
Előnyök
Stabil megvezetés kábelekhez és kötelekhez
Csökkentett súrlódás és deformáció
Csendes működés érzékeny alkalmazásokhoz
Korlátozások és alkalmazások
Kevésbé alkalmas lapos szalagokhoz vagy nagyon nagy sebességű működéshez
Széles körben alkalmazható drótkötél-emelő rendszerekben, tolóajtókban, függönypályákban és kisméretű szállítószalagokban
Laposcsapágy szíjtárcsa
Tervezési jellemzők
A lapos szíjtárcsák sima felületűek, hornyok nélkül, egyszerű és sokoldalú megoldást kínálva a lapos szíjakhoz és szalagokhoz.
Előnyök
Rendkívül sokoldalú és többféle övtípussal kompatibilis
Könnyen gyártható és karbantartható
Könnyű és költséghatékony
Korlátozások és alkalmazások
Korlátozott tapadás, nagyobb csúszásveszély
Nem ideális nagy nyomatékú vagy precíziós meghajtású rendszerekhez
Gyakori könnyű szállítószalagokban, textilipari gépekben és háztartási gépekben
Kerek csapágygörgő
Tervezési jellemzők
A kerek szíjtárcsák kör alakú hornyot tartalmaznak, amely a kerek szíjak vagy zsinórok átmérőjéhez igazodik. Ez biztosítja az egyenletes kapcsolódást és a sima, alacsony ellenállású forgást.
Előnyök
Sima működés könnyű és közepes terhelésekhez
Kompakt kialakítás korlátozott helyű alkalmazásokhoz
Csökkentett kopás a körszíjakon
Korlátozások és alkalmazások
Nem ideális lapos szalagokhoz vagy nagy igénybevételt jelentő műveletekhez
Általánosan használt irodai berendezésekben, kompakt szállítószalagokban és automatizálási rendszerekben
Egyedi és speciális csapágygörgők
Tervezési jellemzők
Az egyedi csapágygörgőket úgy tervezték, hogy megfeleljenek bizonyos működési követelményeknek, beleértve a terhelést, a sebességet, a környezetet vagy a szíj típusát. Az OEM/ODM szolgáltatások lehetővé teszik a gyártók számára, hogy személyre szabott megoldásokat kínáljanak.
Előnyök
Specifikus ipari igényekre optimalizálva
Integrálható tömített vagy árnyékolt csapágyak zord környezetekhez
Lehetőségek könnyű, csendes vagy környezetbarát anyagokhoz
Alkalmazások és innovációk
Nagy sebességű robotika, precíziós orvosi berendezések, nagy teherbírású ipari gépek
Kültéri vagy poros környezet speciális védőbevonattal
Fenntartható tervezés újrahasznosítható vagy kompozit anyagok felhasználásával
| Csapágygörgő típusa | Tervezési jellemzők | Előnyök | Korlátozások | Tipikus alkalmazások |
|---|---|---|---|---|
| V-alakú csapágygörgő | A szögletes horony (60°–90°) biztonságosan tartja az öveket | Kiváló övbeállítás és tapadás; high power transmission efficiency; reduced belt wear; suitable for high-speed/high-load use | Rossz beállítás esetén oldalirányú feszültséget fejthet ki; nem ideális nagyon vastag/hajlékony kötelekhez | Szállítószalag rendszerek, CNC gépek, liftek, fitnesz berendezések |
| U-alakú csapágygörgő | A lekerekített horony köteleket, huzalokat vagy körszíjakat tartalmaz | Stabil kábelvezetés; csökkentett súrlódás és deformáció; csendes működés | Kevésbé alkalmas lapos szalagokhoz vagy nagyon nagy sebességű használathoz | Drótkötél-emelő rendszerek, tolóajtók, függönypályák, kis szállítószalagok |
| Laposcsapágy szíjtárcsa | Sima, barázdálatlan felület lapos szalagokhoz vagy szalagokhoz | Rendkívül sokoldalú; könnyen gyártható és karbantartható; könnyű és költséghatékony | Korlátozott tapadás; nagyobb a csúszásveszély; nem ideális nagy nyomatékú/precíziós rendszerekhez | Könnyű szállítószalagok, textilipari gépek, háztartási gépek |
| Kerek csapágygörgő | A kör alakú horony megfelel a kerek öv átmérőjének | Sima működés könnyű/közepes terhelésekhez; kompakt kialakítás; csökkentett kopás a körszíjakon | Nem ideális lapos szalagokhoz vagy nagy igénybevételt jelentő műveletekhez | Irodai berendezések, kompakt szállítószalagok, automatizálási rendszerek |
| Egyedi és speciális csapágygörgők | Testre szabott horonygeometria, csapágytípus és anyagok (OEM/ODM) | Specifikus ipari igényekre optimalizálva; sealed/shielded bearings for harsh environments; lightweight, silent, or eco-friendly options | Egyedi tervezést igényel; magasabb költség | Nagy sebességű robotika, precíziós orvosi berendezések, nagy teherbírású gépek, kültéri/poros környezet |
Főbb szempontok, amelyeket figyelembe kell venni a csapágytárcsa kiválasztásakor
Terhelhetőség
A bearing pulley must support the expected load without deformation or failure. Choosing a pulley with insufficient load capacity can lead to premature wear, belt slippage, or mechanical failure. Consider both static and dynamic loads, as well as peak load conditions in your system.
Működési sebesség
A nagy sebességű alkalmazásokhoz olyan szíjtárcsákra van szükség, amelyek megtartják a stabilitást, miközben minimálisra csökkentik a hőtermelést és a súrlódást. A szíjtárcsa kialakítása, a horony geometriája és a csapágy típusa egyaránt befolyásolja a maximális működési sebességet. A rendszer sebességének megfelelő tárcsa kiválasztása zökkenőmentes és biztonságos működést biztosít.
Zaj- és rezgésszabályozás
A túlzott zaj és rezgés hibás beállítást vagy nem hatékony erőátvitelt jelezhet. A precíziósan megtervezett hornyokkal és kiváló minőségű csapágyakkal ellátott csapágytárcsák csökkentik a működési zajt és rezgéseket, biztonságosabb és kényelmesebb munkakörnyezetet teremtve. Ez különösen fontos a beltéri gépek, háztartási gépek és precíziós berendezések esetében.
Tartósság és élettartam
Az anyagminőség, a csapágy típusa és a felépítés egyaránt befolyásolja a szíjtárcsa élettartamát. A tartósság növelésére általában rozsdamentes acélt, alumíniumötvözeteket és megerősített műanyagokat használnak. A tömített vagy árnyékolt csapágyak élettartamát is meghosszabbíthatják, mivel megakadályozzák a por, nedvesség vagy törmelék által okozott szennyeződést.
Környezeti feltételek (por, víz, hőmérséklet)
A operating environment plays a significant role in pulley selection. For dusty or wet conditions, sealed bearings and corrosion-resistant materials are essential. For high-temperature environments, heat-resistant materials and lubricants ensure stable performance without degradation.
Költség vs. teljesítmény mérleg
Míg a nagy teljesítményű szíjtárcsák gyakran prémium kategóriájúak, elengedhetetlen, hogy olyan tárcsát válasszunk, amely egyensúlyban tartja a költségeket és a funkcionalitást. A túlzott specifikáció szükségtelenül növelheti a költségeket, míg az alulspecifikáció a gyakori karbantartási és üzemi leállásokat kockáztatja. Döntéskor értékelje a teljes tulajdonlási költséget, beleértve a karbantartást és a cserét.
Miért válassza a Hune Pulley-t?
A Zhejiang Huaneng Micro Bearing Co., Ltd. kiváló minőségű miniatűr csapágyak, közepes méretű csapágyak, nem szabványos testreszabott csapágyak és hardvertárcsák széles választékának gyártására specializálódott. Termékportfóliójuk fröccsöntő szíjtárcsákat, függesztőtárcsákat és más speciális tárcsasorozatokat tartalmaz, amelyeket különféle ipari alkalmazásokhoz terveztek.
A Hune Pulley termékeket széles körben használják:
Háztartási gépek – zökkenőmentes működést és hosszú távú megbízhatóságot biztosít a motorokban, ventilátorokban és háztartási eszközökben
Ajtók és ablakok – csendes, stabil és hatékony mozgást biztosítanak a csúszó és gördülő mechanizmusokhoz
Mechanikai berendezések – ipari szállítószalagok, automatizálási rendszerek és könnyűgépek támogatása
Miért tűnik ki a Hune Pulleyból:
Testreszabott és nem szabványos szíjtárcsa-megoldások terén szerzett szakértelem, speciális iparági igényekre szabva
Elkötelezettség a tartós anyagok és a precíziós csapágyak mellett a hosszabb élettartam érdekében
Globális alkalmazhatóság különféle ipari, kereskedelmi és lakossági környezetben
OEM/ODM képességek speciális és innovatív tervezések támogatására
A Hune Pulley választása megbízható teljesítményt, kevesebb karbantartást és hosszú élettartamú megoldást biztosít az ipari és háztartási alkalmazások széles körében.
