Az összecsukható kültéri kocsi egyszerűnek tűnhet, ha késztermékként tekintjük. Az egyszerű megjelenés alatt azonban több mozgó alkatrésznek együtt kell működnie. A keret kinyílik és záródik, bizonyos részek egymáshoz képest elmozdulnak, és egyes alkatrészeknek el kell forgatniuk, miközben megfelelő helyzetben maradnak.
A görgők fontos szerepet játszhatnak ezekben a mechanizmusokban. Kiviteltől függően támogathatják a mozgást, irányíthatják a mozgó részt, vagy együtt dolgozhatnak egy csapággyal és a tengellyel egy kompakt forgó egység részeként.
Ez a görgős tervezést mechanikai szemponttá teszi, nem pedig egyszerűen a kerék kiválasztásának kérdésévé. A környező keret, a csapágyak elrendezése, a rögzítési mód, az érintkezési felület és a hajtási út mind közvetlen kapcsolatban állnak a henger működésével.
Az összecsukható kültéri berendezéseket fejlesztő gyártók számára ennek a kapcsolatnak a megértése megkönnyítheti az alkatrészek fejlesztését, és segít elkerülni az összeszerelés és a tesztelés során felmerülő problémákat.
Hol használják a görgőket az összecsukható mechanizmusokban?
A henger pontos helyzete a termék szerkezetétől függ.

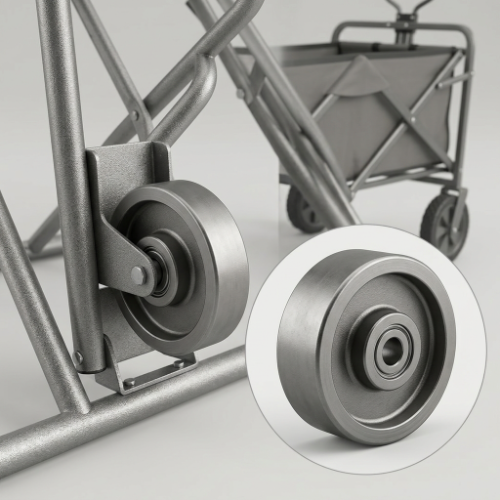

Egy összecsukható kültéri kocsiban egy görgő beépíthető egy mozgó támasztópontba, vezetőszerkezetbe vagy forgó egységbe. Csatlakoztatható egy tengelyhez és csapágyhoz, beépíthető egy konzolba, vagy elhelyezhető egy másik alkatrészhez, amely szabályozott mozgást igényel.
Az alapvető görgős összeállítás a következőket tartalmazhatja:
- Görgős test
- Csapágy
- Tengely vagy tengely
- Rögzítő konzol
- Mozgó keret
- Érintkező vagy vezetőfelület
Mindegyik résznek megvan a maga funkciója, de az alkatrészeknek együtt kell működniük.
Például a görgőtest határozza meg, hogyan érintkezik az illeszkedő felülettel. A csapágy támogatja a forgást. A tengely a forgó alkatrészt a helyén tartja, míg a konzol a szerelvényt a nagyobb szerkezethez köti.
Az egyik rész megváltoztatása hatással lehet a többire.
Éppen ezért egy hengert nem szabad csak a külső formája alapján értékelni.
Mit csinál a henger a mechanizmuson belül?
Nincs egyetlen szerepe minden görgőnek.
Funkciója attól függ, hogy hol van felszerelve, és milyen mozgást igényel a mechanizmus.
Támogató Mozgalom
Egy görgő gördülő érintkezést biztosíthat két, egymáshoz képest elmozduló alkatrész között.
A közvetlen csúszóérintkezőhöz képest a gördülő érintkezés megváltoztathatja az ellenállás kezelésének módját a szerelvényen belül. Ez akkor lehet hasznos, ha egy mozdulatot rendszeresen megismételnek.
Mozgó szakasz vezetése
A görgő segíthet abban is, hogy a mozgó alkatrészt a tervezett útvonalon belül tartsa.
Ez a fajta elrendezés ott található, ahol egy keretszakasznak, tartórésznek vagy más szerkezeti elemnek el kell mozdulnia, miközben egy vonalban kell maradnia egy vezetőfelülettel.
Ellenőrzött kapcsolattartás
Egyes mechanizmusokban a görgő két alkatrészt ellenőrzött érintkezésben tart, amikor a szerkezet helyzetét változtatja.
Ekkor válik fontossá a görgő formája és beépítési helyzete. Ha valamelyik nem megfelelő, az érintkezés mozgás közben egyenetlenné válhat.
Forgó szerelvény részeként dolgozik
Csapággyal és tengellyel kombinálva a görgő egy teljes forgó egység részévé válik.
A külső görgő látható, de a belső csapágyak elrendezése ugyanolyan fontos, mint az alkatrész teljesítménye.
Miért számít a csapágy?
A görgő és a csapágy gyakran szorosan összefügg.
A görgő biztosítja a külső forgó szerkezetet, míg a csapágy szabályozott forgást tesz lehetővé a tengely vagy a tengely körül. A részek közötti illeszkedésnek meg kell felelnie a rendelkezésre álló beépítési helynek és a mechanizmus mozgásának.
Több tényezőt is át kell tekinteni:
- Csapágy position
- Tengelyelrendezés
- Szabad hely
- Görgős szerkezet
- Szerelési mód
- Várható mozgás
- Működési környezet
Ez különösen fontos a kompakt összecsukható mechanizmusoknál.
A görgős szerelvény körül nagyon kevés hely lehet, így a csapágyat nem lehet egyszerűen kiválasztani, miután minden mást már megterveztek.
Gyakorlatiasabb megközelítés, ha a görgőt és a csapágyat együtt kell figyelembe venni a fejlesztés korai szakaszában.
Hogyan befolyásolja a görgős profil a mozgást?
A henger külső alakja határozza meg, hogyan kölcsönhatásba lép a körülötte lévő felülettel.
A viszonylag lapos érintkezési felületű görgő másként viselkedik, mint a hornyos, éles vagy más alakú profillal kialakított görgő.
A profil befolyásolhatja:
- Kapcsolattartási pozíció
- Útmutató
- Stabilitás
- Mozgásirány
- Felületi kölcsönhatás
- Rendelkezésre álló távolság
Összecsukható mechanizmus esetén a megfelelő profil attól függ, hogy a görgő valójában mit csinál.
Ha mozgó szakaszt támaszt meg, érintkezési felületének meg kell egyeznie ezzel a mozgással. Ha egy útmutatót követ, előfordulhat, hogy a profilnak együtt kell működnie a vezetőszerkezettel.
Ez az oka annak, hogy az egyik görgő egyszerű cseréje egy hasonló megjelenésű görgővel néha váratlan problémákat okozhat.
Mi történik a hengerrel, amikor a keret összehajlik?
Az összehajtás fontos része a tervezésnek.
Amikor a kocsi nyitva van, a görgő körül bőven lehet hely. Ahogy a keret elkezd összecsukódni, a görgő helyzete megváltozik a közeli alkatrészekhez képest.
Közelebb kerülhet a következőkhöz:
- Keret csövek
- Zsanérok
- zárójelek
- Tengelyek
- Támasztó karok
- Egyéb mozgó alkatrészek
Ezért a görgőnek elegendő szabad térre van szüksége a teljes mozgás során.
Nem elég csak a nyitott helyzetet ellenőrizni.
A normál működés során megfelelően illeszkedő alkatrész hozzáérhet egy másik alkatrészhez, ha a keret részben össze van hajtva. Egyes esetekben még csekély mértékű interferencia is befolyásolhatja a hajtogatást.
Emiatt a görgőt ellenőrizni kell, amíg a mechanizmus végighalad a teljes működési útján.
Számít a kültéri környezet?
Igen, különösen, ha a henger ki van téve a környező környezet hatásának.
A kültéri berendezések porral, szennyeződéssel, nedvességgel, fűvel, laza részecskékkel és változó időjárási körülményekkel találkozhatnak. A tényleges kitettség mértéke attól függ, hogyan és hol használják a kocsit.
Ezért előfordulhat, hogy a görgőegységet figyelembe kell venni a következők tekintetében:
- Nedvesség
- Por és szennyeződés
- Felületi szennyeződés
- Tisztítás
- Tárolási feltételek
- A mozgás gyakorisága
A viszonylag tiszta környezetben használt hengerek eltérő követelményeket támasztanak, mint a kerti utakon vagy más kültéri felületeken rendszeresen kitett hengerek.
Ugyanez vonatkozik a csapágy elrendezésére is.
Ha a görgőt és a csapágyat teljes szerelvényként kezelik, a környezeti feltételek a tervezési folyamat elején figyelembe vehetők.
Hogyan hat a szerelési mód a hengerre?
A hengernek stabil kapcsolatra van szüksége a környező szerkezettel.
A szerelési módszer határozza meg, hogy a görgő hol ül, hogyan forog, és hogyan jutnak át az erők a keretbe.
Egy keskeny tartó korlátozhatja a rendelkezésre álló helyet. Egy adott tengelyhelyzet bizonyos csapágyelrendezést igényelhet. Az összecsukható kötés korlátozhatja a henger felszerelését is.
Ez azt jelenti, hogy a gyártóknak felül kell vizsgálniuk a rögzítési szerkezetet, mielőtt a szabványos alkatrész mellett döntenek.
Hasznos információk lehetnek:
- Szerelési hely
- Tartószerkezet
- Tengelyhelyzet
- Rendelkezésre álló távolság
- Érintkezési felület
- A mozgás iránya
- Összecsukható út
Ezek a részletek segíthetnek meghatározni, hogy egy meglévő görgő illeszkedik-e a mechanizmushoz, vagy meg kell fontolni egy módosított kialakítást.
Miért kell a görgőt és a keretet együtt fejleszteni?
Csábító, ha először egy görgőt választunk, és utána dolgozunk a környező szerkezeten.
Ez a megközelítés nehézkessé válhat, ha a mechanizmus kompakt.
A keret megváltoztatása megváltoztathatja a görgő szabad terét. A konzol mozgatása befolyásolhatja a tengely helyzetét. A hajtási szög megváltoztatása közelebb hozhatja a görgőt egy másik alkatrészhez.
A kapcsolat mindkét irányban működik.
A henger befolyásolhatja a keret kialakítását, míg a keret korlátozhatja a görgőt.
Az OEM fejlesztéshez gyakran célszerűbb ezeket az alkatrészeket a kezdetektől együtt figyelembe venni.
Ez különösen akkor hasznos, ha a termék szokatlan összecsukható szerkezettel vagy korlátozott beépítési hellyel rendelkezik.
Mikor érdemes megfontolni az egyedi görgőt?
A szabványos henger akkor lehet megfelelő, ha profilja, csapágyelrendezése és rögzítési szerkezete már megfelel az alkalmazásnak.
Néhány mechanizmus azonban nem kínálja ezt a rugalmasságot.
Személyre szabott henger megfontolható, ha a gyártónak meg kell oldania:
- Korlátozott telepítési hely
- Szokatlan szerelési szerkezet
- Különleges tengelyelrendezés
- Egy adott kapcsolati profil
- Meglévő csapágykövetelmények
- Összecsukható távolság
- Nem szabványos vezetőszerkezet
A testreszabás nem mindig jelenti a teljes komponens újratervezését.
Az alkalmazástól függően a fejlesztés a görgőtestre, a rögzítési szakaszra, a csapágyelrendezésre vagy a szerelvény egy másik részére összpontosíthat.
A lényeg az, hogy az alkatrészt a tényleges mechanikai igények köré fejlesztik.
Milyen információkat kell megadni az egyéni fejlesztéshez?
Az alkalmazás egyértelmű leírása nagyban megkönnyítheti a kommunikációt.
A gyártók biztosíthatják:
Termékrajzok
A rajzok segítenek bemutatni a rendelkezésre álló beépítési területet, valamint a görgő és a környező alkatrészek közötti kapcsolatot.
Meglévő minták
Ha egy görgőt már használnak, a minta küldése megkönnyítheti a szerkezet és a beépítési mód megértését.
Fényképek
Fényképek of the complete mechanism can show details that may not be obvious from a basic drawing.
Mozgás információ
A szállítónak meg kell értenie, hogyan mozog a görgő normál működés és összecsukás közben.
Csapágykövetelmények
Ha már létezik egy adott csapágyelrendezés, ezt bele kell foglalni a vitába.
Környezeti feltételek
A kültéri expozícióra, a porra, a nedvességre és az általános munkakörülményekre vonatkozó információk szintén segíthetnek az alkatrészek tervezésében.
Minél teljesebb az információ, annál kevesebb találgatásra van szükség a fejlesztés során.
Miért fontos a mintavizsgálat?
Egy görgő megfelelőnek tűnhet a rajzon, de a telepítés után másképp viselkedik.
A tényleges összeszerelés olyan tényezőket vezet be, amelyeket csak az alkatrészből nehéz megítélni.
A görgő kölcsönhatásba lép:
- Csapágy
- Tengely
- Konzol
- Keret
- Vezető felület
- Egyéb mozgó alkatrészek
Az összecsukható mechanizmus egy másik változót ad hozzá, mivel ezeknek az alkatrészeknek a relatív helyzete működés közben változik.
A mintavizsgálat segíthet az olyan problémák azonosításában, mint például:
- Nem megfelelő távolság
- Váratlan kapcsolatfelvétel
- Rossz igazítás
- Egyenetlen mozgás
- Túlzott ellenállás
- Nem kompatibilis rögzítés
A tényleges összeállítás tesztelése lehetőséget ad a gyártóknak, hogy módosításokat hajtsanak végre, mielőtt nagyobb gyártásba kezdenek.
Mit kell ellenőrizni a tesztelés során?
A vizsgálatnak túl kell mutatnia annak ellenőrzését, hogy a görgő forog-e.
A gyakorlati áttekintés több szakaszból állhat.
Ellenőrizze a normál pozíciót
Győződjön meg arról, hogy a görgő megfelelően illeszkedik és egy vonalban van, amikor a kocsi nyitva van.
Ellenőrizze az összehajtási mozgást
Mozgassa a keretet a teljes hajtási pályán, és figyelje az interferenciát.
Ellenőrizze a rögzítési területet
Keressen mozgást a görgő, a tengely, a csapágy és a konzol között.
Ellenőrizze a különböző felületeket
Ha a terméket kültéri használatra szánják, a reprezentatív felületeken végzett tesztelés hasznosabb információval szolgálhat, mint a sima műhelypadlón végzett tesztelés.
Ellenőrizze az Ismételt mozgást
Az ismételt nyitás, zárás és mozgás olyan problémákat tárhat fel, amelyek egy rövid kezdeti teszt során nem jelentkeznek.
A tesztelés célja nem csak a görgő működésének ellenőrzése. Ez megerősíti, hogy a teljes összeszerelés a tervezett módon működik.
Testreszabható egy görgő egy meglévő csapágy köré?
Egyes alkalmazásokban a meglévő csapágyelrendezést már a termék kialakítása is meghatározhatja.
Ez speciális követelményeket támaszthat a görgőtesttel szemben.
A teljes szerelvény cseréje helyett a görgő potenciálisan a meglévő csapágy- és rögzítőszerkezet köré fejleszthető, a mechanikai követelményektől függően.
Ez a fajta megközelítés akkor lehet hasznos, ha a gyártónak már van egy kialakított keret- vagy tengelykialakítása, de más külső profillal vagy beépítési elrendezéssel rendelkező görgőre van szüksége.
A megvalósíthatóság a tényleges szerkezettől függ, így a rajzok vagy minták hasznosak a kezdeti megbeszélés során.
Mitől más a nem szabványos görgőfejlesztés?
A szabványos komponenseket általában az általános alkalmazások köré tervezték.
A nem szabványos komponens egy adott mechanizmus követelményeiből indul ki.
Ez több kommunikációt jelenthet a fejlesztés során, mert a gyártónak meg kell értenie:
- Az alkatrész telepítésének módja
- Mivel érintkezik
- Hogyan mozog
- Milyen hely áll rendelkezésre
- Milyen csapágy elrendezés szükséges
- Milyen környezeti feltételekről van szó
A fejlesztési folyamat magában foglalhatja a rajzok áttekintését, a mintagyártást, a tesztelést és a végső komponens megerősítése előtti módosításokat.
A szokatlan összecsukható szerkezettel rendelkező gyártók számára ez nagyobb rugalmasságot biztosíthat, mintha a teljes terméket egy meglévő alkatrész köré próbálnák adaptálni.
Hogyan egyszerűsíthetik le a gyártók a hengerfejlesztést?
Néhány egyszerű lépéssel hatékonyabbá teheti a folyamatot.
Kezdje a mechanizmussal.
Ne kezdje azzal a kérdéssel, hogy melyik görgő áll rendelkezésre. Először határozza meg, mit kell tennie a görgőnek.
Ezután tekintse át a beépítési területet, a mozgási utat, a csapágyak elrendezését és a környezeti feltételeket.
Ezt követően határozza meg, hogy megfelelő-e a szabványos alkatrész.
Ha nem, a már összegyűjtött információk felhasználhatók egy egyedi tervezés alapjául.
A gyakorlati fejlesztési sorrend a következő:
- Határozza meg a görgő funkcióját.
- Tekintse át a teljes mechanizmust.
- Ellenőrizze a rögzítési területet.
- Határozza meg a csapágy és a tengely elrendezését.
- Tekintse át a hajtogatási mozgást.
- Vegye figyelembe a munkakörnyezetet.
- Értékeljen egy szabványos komponenst.
- Ha szükséges, készítsen személyre szabott tervet.
- Tesztelje a teljes szerelvényt.
- Gyártás előtt erősítse meg a végleges szerkezetet.
Ezáltal a fejlesztési folyamat a tényleges alkalmazásra összpontosul.
Csapágy- és görgőgyártóval való munka
Az összecsukható kültéri berendezéseket fejlesztő gyártók számára az alkatrészfejlesztés többet jelenthet, mint egy meglévő alkatrész kiválasztását a katalógusból.
A Zhejiang Huaneng Micro Bearing Co., Ltd. (HUNE) miniatűr és közepes méretű csapágyakra, nem szabványos csapágyakra, tárcsarendszerekre, valamint testreszabott csapágyakra és görgőkkel kapcsolatos alkatrészekre specializálódott különböző mechanikai alkalmazásokhoz.
Összecsukható mechanizmus esetén a fejlesztési megbeszélés a görgő, a csapágy, a tengely, a rögzítőszerkezet és a környező keret közötti kapcsolatra összpontosíthat. Rajzok, minták és alkalmazási információk segíthetnek meghatározni, hogy az összetevőnek mit kell elérnie a terv véglegesítése előtt.
Ez a megközelítés különösen akkor releváns, ha a mechanizmusnak korlátozott a helye, vagy nem illeszkedik a hagyományos alkatrész-elrendezéshez.
Gyakorlati ellenőrző lista a hajtogatási mechanizmusokhoz
A görgőegység jóváhagyása előtt a gyártók áttekinthetik a következőket:
- Mi a görgő tényleges funkciója?
- Milyen felülettel vagy komponenssel érintkezik?
- Hogyan mozog működés közben?
- Hogyan változik a helyzete a keret összecsukásakor?
- Elegendő szabad tér van a mozgás során?
- A csapágy megfelel a tervezett szerelvénynek?
- Megfelelő a tengelyelrendezés?
- Megfelelő alátámasztást biztosít a tartószerkezet?
- Találkozik a henger kültéri porral vagy nedvességgel?
- A teljes szerelvényt tesztelték?
- Egy testreszabott komponens megkönnyítené a mechanizmus fejlesztését?
Ezek a kérdések a teljes mechanikai rendszerre irányítják a figyelmet, nem egy elszigetelt alkatrészre.
A görgők kicsik lehetnek egy összecsukható kültéri kocsi vázához képest, de funkciójuk szorosan összekapcsolható a teljes mechanizmus mozgásával.
A görgős profil határozza meg, hogyan érintkezik a felülettel. A csapágy támogatja a forgást. A tengely és a konzol tartja a szerelvényt a helyén. A keret szabályozza az alkatrész mozgását, különösen, ha a kocsi össze van hajtva.
A kültéri körülmények további szempontot adnak.
A gyártók számára ezért a hasznos kiindulópont maga a mechanizmus. A mozgás, a szerelési szerkezet, a csapágy elrendezés, a hézag és a munkakörnyezet megértése után sokkal könnyebb lesz eldönteni, hogy a szabványos görgő megfelelő-e, vagy egyedi alkatrészt kell fejleszteni.
Azokban az alkalmazásokban, ahol korlátozott a hely vagy az összecsukható szerkezet szokatlan, egy olyan gyártóval való együttműködés, amely a tényleges mechanizmus köré fejleszthet görgős és csapágyalkatrészeket, rugalmasabbá és könnyebben tesztelhetővé teheti a tervezési folyamatot.
