Bevezetés a műanyag csapágygörgőkbe
A műanyag csapágytárcsák egyre népszerűbb mechanikai alkatrészek, amelyek létfontosságú szerepet játszanak számos iparágban. Leegyszerűsítik a mozgást és a működést az erőirány megváltoztatásával vagy mechanikai előnyök biztosításával. A műanyag csapágytárcsákat egyre gyakrabban alkalmazzák a hagyományos fémtárcsákkal szembeni egyedülálló előnyeik miatt, mint például a könnyű súly, a korrózióállóság és a zajcsökkentés.
Ez a cikk elmerül a világban műanyag csapágytárcsák , részletezi az összetételüket, a különböző típusokat, a felhasznált anyagokat, az előnyöket és hátrányokat, a széles körben elterjedt alkalmazásokat és azokat a tényezőket, amelyeket figyelembe kell venni e kritikus összetevők kiválasztásakor és karbantartásakor. Összehasonlítjuk a műanyag szíjtárcsákat a fémtárcsákkal, és megvizsgáljuk a jövőbeli fejlesztési trendeket, hogy átfogó útmutatót nyújtsunk a műanyag csapágytárcsákról.
Mi az a műanyag csapágygörgő?
Definíció és összetétel
A műanyag csapágygörgő egy műanyagból készült kerék, amelynek belsejébe vagy köré csapágyak vannak beépítve, hogy megtámasztják a forgó tengelyt vagy alkatrészt, miközben csökkentik a súrlódást. Egy tipikus műanyag csapágygörgő főként a következő részekből áll:
Műanyag kerék: Ez a szíjtárcsa teste, általában nagy teljesítményű műszaki műanyagból készül, és alakja és hornya az alkalmazási követelményeknek megfelelően van kialakítva (például V-horony, lapos szíjhorony vagy foghorony).
Csapágy: A csapágy a szíjtárcsa központi eleme, amely lehetővé teszi a kerék szabad forgását minimális súrlódás mellett. A csapágy típustól függően lehet golyós vagy hüvelyes csapágy.
Ház/Rögzítés: Egyes szíjtárcsák tartalmaznak házat vagy rögzítést a csapágy és a szíjtárcsa tartásához, és egy nagyobb mechanikai rendszerbe való integrálásához.
Hogyan működik
A műanyag csapágyazott szíjtárcsák a hagyományos szíjtárcsákhoz hasonlóan működnek, mivel a mag a kerék forgását használja a kötél, szalag vagy lánc mozgási irányának megváltoztatására, vagy az erőkifejtés elvén keresztüli erőfeszítés megtakarítására. Ha erőt fejtenek ki a szíjtárcsára erősített kötélre vagy szíjra, a tárcsa szabadon foroghat a csapágy által megtámasztva, lehetővé téve a terhelés egyenletes és hatékony mozgását. A csapágy jelenléte jelentősen csökkenti a kerék és a rögzített tengely közötti súrlódást, biztosítva a gördülékeny mozgást és a hatékony energiaátvitelt. A műanyagok használata tovább csökkenti a tehetetlenséget, és bizonyos környezetekben jobb teljesítményt biztosít, mint a fém.
Milyen típusú műanyag csapágytárcsák léteznek? Milyen alkalmazásokra alkalmasak?
A műanyag csapágygörgőket széles körben használják automatizálási berendezésekben, háztartási gépekben, fitneszberendezésekben, ajtó- és ablakrendszerekben, szállítóberendezésekben és más iparágakban. A fém szíjtárcsákhoz képest a műanyag tárcsák előnye a könnyű súly, a korrózióállóság, az alacsony működési zaj és az alacsonyabb költség. A műanyag szíjtárcsákat sokféleképpen osztályozhatjuk szerkezetük, horonytípusuk és csapágykonfigurációjuk szerint, és minden típusnak megvannak a sajátos felhasználási és teljesítményjellemzői.
Miért válasszunk műanyag csapágytárcsákat?
Könnyű: Csökkentse a berendezés terhelését, takarítson meg energiát és csökkentse a zajt
Korrózióállóság: Alkalmas nedves vagy kémiailag korrozív környezetben
Alacsony zaj: Alkalmas olyan helyekre, ahol csendes működésre van szükség
Kedvező ár: tömeggyártásra is alkalmas
Nagymértékben testreszabható: a méret, a szín és az anyag igény szerint tervezhető

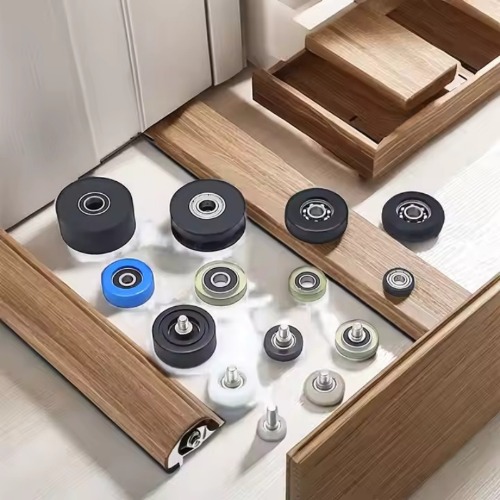

A műanyag csapágygörgők gyakori típusai
Íme a műanyag csapágytárcsák legszélesebb körben használt típusai, alak, szerkezet és csapágykonfiguráció szerint kategorizálva:
| Írja be | Leírás | Közös alkalmazások | Csapágy típus | Anyag |
| Lapos szíjtárcsa | Sima, sík felület, ideális lapos szalagokhoz vagy kábelmozgatáshoz. | Nyomtatók, irodai gépek | Golyóscsapágy (fém/műanyag) | Nejlon, POM, ABS |
| V-horonyú szíjtárcsa | V-alakú horonnyal rendelkezik a kötelek vagy kábelek pontos megvezetéséhez. | Tolóajtók, függönysínek, emelők | Tömített golyóscsapágy | Nylon, PP |
| U-hornyos szíjtárcsa | Az U-alakú horony szorosan illeszkedik a kerek kábelekhez vagy drótkötelekhez. | Garázskapuk, emelőszerkezetek | Mély hornyú golyóscsapágy | Poliamid, HDPE |
| Kerek szíjtárcsa | Kifejezetten kerek szíjakhoz tervezték könnyű hajtásokhoz. | Fitness gépek, varrógépek | Műanyag hüvelyes csapágy | Delrin, POM |
| Feszítőgörgő | Szíj- vagy láncrendszer feszültségének fenntartására szolgál. | Autóipari időmérő rendszerek, ipari hajtások | Dupla árnyékolt csapágyak | PA6 üvegszál |
| Vezetőtárcsa | Megvezeti és beállítja a mozgó köteleket vagy huzalokat egy rendszerben. | Redőnyök, liftek, szállítószalagok | Sikló- vagy gördülőcsapágy | Polikarbonát, nejlon |
| Dupla hornyú szíjtárcsa | Két horony lehetővé teszi a kettős öv vagy kötél kezelését. | Kétvágányú ajtók, automatizálási rendszerek | Precíziós golyóscsapágy | POM, PA66 |
Hogyan válasszunk megfelelő műanyag csapágygörgőt?
Terhelési követelmények: ellenőrizze, hogy a szíjtárcsa és a csapágy ellenáll-e a munkaterhelésnek
Munkakörnyezet: ellenáll-e a magas hőmérsékletnek, korróziónak és UV-sugárzásnak
Működési sebesség: kis súrlódású és nagy pontosságú csapágyak ajánlottak nagy sebességű alkalmazásokhoz
Zajkövetelmények: csendes csapágyakat kell használni a csendes működésű berendezésekhez
Beépítési szerkezet: válassza ki a megfelelő modelleket a tengely átmérője, a beépítési mód stb. szerint.
A gyakori műanyagok rövid elemzése:
Nylon (PA): nagy szilárdság, kopásállóság és jó szívósság
POM (polioximetilén): alacsony súrlódás és méretstabilitás
ABS: alacsony ár és jó alakíthatóság
Polikarbonát (PC): nagy ütésállóság és átlátszó anyag választható
Üvegszál erősítésű anyag: alkalmas nagy szilárdságú és nagy terhelésű környezetre
| Nylon | PA | POM | Poly | ABS |
 |  |  |  |  |
 |  |  |  |  |
A műanyag csapágytárcsák egyre inkább felváltják a hagyományos fém tárcsákat változatos felépítésük, kiváló teljesítményük és költségelőnyeik miatt. Különböző típusú szíjtárcsák alkalmasak különböző alkalmazási forgatókönyvekhez. A felhasználóknak figyelembe kell venniük a terhelést, a környezetet, a sebességet és a telepítési módot. A megfelelő szíjtárcsa kiválasztása közvetlenül javítja a berendezés stabilitását és élettartamát.
A műanyag csapágytárcsák használatának előnyei
A modern mechanikus rendszerekben a szíjtárcsák nélkülözhetetlen kulcselemek a sebességváltó- és vezetőrendszerekben. Az anyagtudomány fejlődésével a műanyag csapágytárcsák számos területen fokozatosan felváltották a hagyományos fém szíjtárcsákat olyan jelentős előnyeik miatt, mint a könnyű súly, a korrózióállóság és az alacsony zajszint, és fontos választássá váltak olyan iparágakban, mint az ipar, a háztartási gépek és a logisztikai szállítás.
A műanyag csapágytárcsák fő előnyei
Könnyű súly és csökkentett energiafogyasztás
A műanyagok kisebb sűrűségűek, mint a fémek, és a szíjtárcsa összsúlya könnyebb, ami segít csökkenteni az egész gép terhelését, csökkenti az energiafogyasztást és javítja a berendezés működési hatékonyságát.
Korrózióállóság és összetett környezethez való alkalmazkodás
Az olyan műanyagok, mint a nylon, a POM és a polikarbonát, jó vízállósággal, sav- és lúgállósággal rendelkeznek, és alkalmasak magas páratartalomra, sópermet vagy vegyi korróziós környezetre.
Csendes működés, javítja a felhasználói élményt
A műanyagok önmagukban is rendelkeznek ütéselnyelő tulajdonságokkal, és a jó minőségű csapágyakkal a működés közben keletkező zaj sokkal alacsonyabb, mint a fémtárcsáké, ami különösen alkalmas zajérzékeny alkalmazásokhoz, például orvosi berendezésekhez és háztartási gépekhez.
Alacsonyabb költség, tömeggyártásra alkalmas
A műanyag fröccsöntés nagy hatékonysággal és alacsony gyártási költséggel rendelkezik, amely alkalmas nagyüzemi gyártásra, és csökkenti az egész gép összeszerelési költségét.
Erős testreszabhatóság és változatos struktúrák
A műanyagok feldolgozása rendkívül rugalmas, és a különböző szerkezetű és színű csigák a különböző tervezési követelményeknek megfelelően fejleszthetők, hogy megfeleljenek a speciális forgatókönyvek alkalmazásának.
Összehasonlító táblázat a műanyag és fém tárcsák előnyeiről
| Projektek összehasonlítása | A műanyag csapágygörgők előnyei | A fém csapágygörgők hátrányai |
| súly | Könnyű, könnyen csökkenthető és energiatakarékos | Nagy súly, könnyen növelhető a berendezés terhelése |
| Korrózióállóság | Korróziógátló, nedvességálló, zord környezetben is használható | Könnyen rozsdásodik, további védelmet igényel |
| Működési zaj | Csendes működés, alacsony vibráció | Kemény érintkezés, hangos zaj |
| Gyártási költség | Alacsony anyag- és gyártási költség, tömeggyártásra alkalmas | Magas költség és bonyolult feldolgozás |
| Feldolgozási rugalmasság | Könnyen formázható, a szín/struktúra testreszabható | Feldolgozási korlátok, hosszú testreszabási ciklus |
| Kopásállóság | Kiváló kopásállóság üvegszál-erősítés hozzáadása után | A nyersfém kopásálló, de pontosabb feldolgozást igényel |
| Kenési követelmények | Opcionális kenésmentes csapágyak, alacsony karbantartási költség | A legtöbb rendszeres kenést, magas karbantartási költségeket igényel |
Alkalmazási forgatókönyv példák
Háztartási gépek területe: például mosógépek, elektromos ventilátorok, seprőrobotok stb. alacsony zajszintű és könnyű kialakításúak.

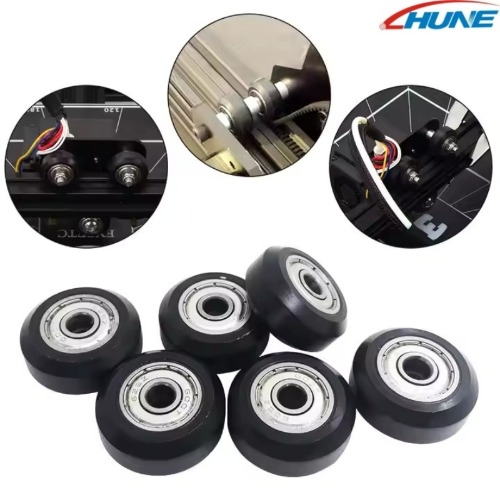

Automatizálási berendezések: például szállítószalagok, nyomtatók, adagológépek stb., Hangsúlyozzák a működési stabilitást és az energiatakarékos teljesítményt.

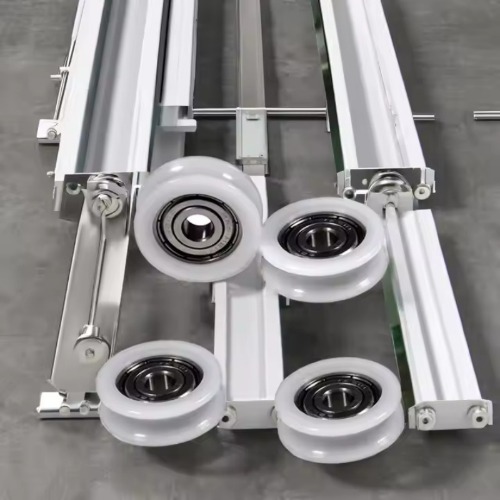

Nyílászáró vasalat: tolóajtók, függönylécek stb. sima csúszást, csendességet és korrózióvédelmet igényelnek.
Logisztikai kezelés: a könnyű tárcsás rendszerek csökkenthetik a szállítóeszközök energiafogyasztását és javíthatják a kezelés hatékonyságát.
A műanyag csapágygörgők fokozatosan a modern berendezéstervezés kedvelt alkatrészeivé válnak, számos teljesítménybeli előnyük miatt. A működési megbízhatóság biztosítása mellett nagymértékben javítják a rendszer általános költségteljesítményét is. Azokban az iparágakban, amelyek a csendességre, a korrózióállóságra és a költségszabályozásra összpontosítanak, a műanyag csapágytárcsák kétségtelenül bölcs választás.
A műanyag csapágytárcsák használatának hátrányai
Bár a műanyag csapágygörgők széles körben használatosak számos területen olyan előnyeik miatt, mint a könnyű súly, az alacsony költség és az alacsony működési zaj, ez nem jelenti azt, hogy minden munkakörülményre alkalmasak. Egyes speciális, nagy szilárdságú vagy magas hőmérsékletű alkalmazásokban előfordulhat, hogy a műanyag csigák fizikai és kémiai tulajdonságai nem felelnek meg a követelményeknek, és bizonyos korlátokkal rendelkeznek.
A műanyag csapágygörgők fő hátrányai
Korlátozott teherbíró képesség
A műanyagok szilárdsága és merevsége általában alacsonyabb, mint a fémeké. A túlzott terhelés miatt a szíjtárcsa könnyen deformálódhat, megrepedhet vagy akár el is törhet.
Rossz magas hőmérsékleti ellenállás
A legtöbb műanyag meglágyul vagy megolvad magas hőmérsékletű környezetben, ami szerkezeti tönkremenetelhez vezet, és nem használható magas hőmérsékletű átviteli rendszerekben.
Érzékeny az UV öregedésre
Egyes műanyagok hajlamosak az öregedésre, törékenységre és szívósságuk elvesztésére hosszú távú napfény hatására, ami befolyásolja élettartamukat.
Nagy hőtágulási együttható
Ha a hőmérséklet drasztikusan változik, a műanyag tárcsák méretstabilitása rossz, és hajlamosak elakadásra vagy excentricitási problémákra.
A kopásállóság nem olyan jó, mint a fém
Bár egyes megerősített műanyagok jó kopásállósággal rendelkeznek, még mindig hajlamosak a kopásra magas frekvenciájú és nagy sebességű súrlódási körülmények között.
Érzékeny oldószerekre/vegyszerekre
Egyes műanyagok nem stabilak savakkal, lúgokkal és szerves oldószerekkel szemben, és bizonyos kémiai környezetben lebomlanak vagy megduzzadhatnak.
Összehasonlító táblázat a műanyag és fém tárcsák hiányosságairól
| Projektek összehasonlítása | A műanyag csapágytárcsák hátrányai | Fém csapágycsigák teljesítménye |
| Teherbírás | Korlátozott teherbíró képesség, easy to deform under heavy load | Nagy szilárdságú anyag, alkalmas nagy terhelésű rendszerekhez |
| Magas hőmérsékleti ellenállás | Hevítésre könnyen meglágyul, a szerkezeti szilárdság csökken | Képes ellenállni a magas hőmérsékletnek, stabil szerkezet |
| Öregedésgátló | Könnyen öregszik ultraibolya sugarakkal, ózonnal stb. | Hosszú élettartam és erős öregedésállóság |
| Méretstabilitás | A hőtágulás és összehúzódás nyilvánvaló, ami befolyásolja a pontosságot | Kis hőtágulás, jobb stabilitás |
| Kopásállóság | A hosszú távú, nagy sebességű működés hajlamos a kopásra | Erős kopásállóság, alkalmas folyamatos nagy terhelésű működésre |
| Vegyi ellenállás | Egyes vegyi anyagokkal szemben instabil | Az egyes ötvözetek ellenállnak a különféle korrozív közegeknek |
| Szerkezeti merevség | Gyenge merevség, a nagy tárcsák hajlamosak az elhajlásra | Stabil szerkezet és kis deformáció |
Milyen esetekben nem javasolt műanyag csapágytárcsák használata?
Magas hőmérsékletű üzemi berendezések: mint például a motor perifériája, fűtő- és szárítórendszer
Nehézipari gépek: olyan erőátviteli eszközök, amelyeknek folyamatosan nagy nyomatékot vagy nagy terhelést kell viselniük
Kültéri erős fénynek kitett terület: például kültéri napelemes berendezések, szabadtéri liftrendszer
Nagy sebességű forgási rendszer: például a fő hajtótengely, a turbina mag része
Nagy pontosságú pozicionálási követelmények: a műanyag tágulás könnyen befolyásolhatja a berendezés pontosságát és stabilitását
Hogyan kerülhetjük el a műanyag tárcsák korlátait?
Használjon nagy teljesítményű módosított műanyagokat, például üvegszál-erősítést és szénszálas töltetet
Adjon hozzá UV-ellenes anyagot és égésgátlót a kültéri és magas hőmérsékleti alkalmazkodóképesség fokozása érdekében
Függő kialakítás: műanyag külső kerék fém belső váz a szilárdság és a hőstabilitás javítása érdekében
Kerülje el a folyamatos túlterhelést, használat előtt tisztázza a munkakörnyezetet és a terhelési tartományt
Bár a műanyag csapágyazott szíjtárcsák számos előnnyel rendelkeznek, teljesítményük korlátozott olyan speciális körülmények között, mint a magas hőmérséklet, a nagy terhelés és a kemény vegyi környezet. Kiválasztáskor teljes mértékben meg kell értenie a berendezés működési paramétereit és környezeti tényezőit, és átfogóan figyelembe kell vennie az anyagteljesítményt, a szerkezeti formát és az élettartamot. Ha a szíjtárcsa teherbíró képességére, hőállóságára vagy méretpontosságára magas követelmények vonatkoznak, a fém vagy kevert anyagú tárcsák továbbra is megfontolandók alternatívaként.
Szempontok a műanyag csapágytárcsák kiválasztásához
A megfelelő műanyag csapágytárcsa kiválasztása kritikus fontosságú a rendszer teljesítménye és hosszú élettartama szempontjából. Itt vannak a legfontosabb tényezők, amelyeket figyelembe kell venni:
Terhelhetőség
A szükséges teherbírás meghatározása: Ez az első és legfontosabb tényező a szíjtárcsa kiválasztásánál. Ismernie kell azokat a maximális sugárirányú (tengelyre merőleges) és axiális (a tengely mentén) terheléseket, amelyeknek a szíjtárcsát működés közben éri.
Számítás vagy becslés: Számítsa ki vagy becsülje meg a várható terheléseket a rendszer tervezési paraméterei (például a szállított anyag tömege, öv- vagy kötélfeszesség) segítségével.
Biztonsági tényező: Mindig adjon hozzá egy biztonsági tényezőt (általában 1,5-2-szeresét) a számított teherbíráshoz, hogy figyelembe vegye a váratlan ütéseket, rezgéseket vagy feszültséget a hosszan tartó működésből.
Anyagok és méretek: A teherbírás közvetlenül függ a műanyag szilárdságától, a szíjtárcsa átmérőjétől és szélességétől, valamint a csapágyak típusától és méretétől.
Környezeti feltételek
Hőmérséklet, vegyi expozíció stb.: A környezet, amelyben a szíjtárcsa működik, óriási hatással lehet a teljesítményére és élettartamára.
Hőmérséklet tartomány: Határozza meg a maximális és minimális üzemi hőmérsékletet. Győződjön meg arról, hogy a kiválasztott műanyag hőeltérítési hőmérséklete és üzemi hőmérséklet-tartománya átfedi ezeket a határértékeket, hogy elkerülje a kúszást, meglágyulást vagy ridegedést.
Vegyi expozíció: Ha a szíjtárcsát víznek, olajnak, savnak, lúgnak, oldószernek vagy más korrozív anyagoknak teszik ki, fontos, hogy olyan műanyagot válasszunk, amely kiváló vegyi ellenálló képességgel rendelkezik (például a PP jól ellenáll számos vegyszernek, míg a nejlon erős savak vagy lúgok károsodhat).
Páratartalom és por: A magas páratartalmú környezet befolyásolhatja egyes műanyagok méretstabilitását. A por vagy koptató részecskék jelenléte felgyorsíthatja a kopást, ezért előfordulhat, hogy kopásállóbb anyagot vagy tömített csapágyas tárcsát kell választani.
Sebességkövetelmények
A sebesség hatása a szíjtárcsa teljesítményére: A működési sebesség szintén kritikus a szíjtárcsa kiválasztásánál.
Súrlódási hő: A nagyobb sebesség több súrlódási hőt termel, ami a műanyagok felmelegedését okozhatja, és befolyásolhatja mechanikai tulajdonságaikat.
Csapágytípus: A nagy sebességű alkalmazásokhoz gyakran alacsony súrlódású, nagy pontosságú golyóscsapágyazású tárcsákra van szükség, amelyek ellenállnak a nagy sebességű forgásnak. A csúszó csapágyak túl sok hőt termelhetnek, vagy túl gyorsan kophatnak nagy sebességnél.
Dinamikus kiegyensúlyozás: A szíjtárcsák dinamikus kiegyensúlyozása a nagy sebességű alkalmazásokban is fontos a vibráció és a zaj csökkentése érdekében.
Szíjtárcsa méretei és méretei
A megfelelő méret kiválasztása: Győződjön meg arról, hogy a szíjtárcsa fizikai méretei kompatibilisek az Ön mechanikai rendszerével.
Átmérő: Befolyásolja az öv vagy kötél hajlítási sugarát, a sebesség arányát és a teljes rendszerteret.
Szélesség/horony típusa: Meg kell egyeznie a használt szíj, kötél vagy lánc típusával (ékszíj, lapos szíj, szinkronszíj) és méretével.
Furat/tengely furat mérete: Meg kell egyeznie a rögzítő tengely átmérőjével a biztonságos illeszkedés érdekében.
Szerelés: Gondolja át, hogy csapágyas karimás házra vagy egyszerű kerékre van szüksége.
Csapágy típuss
Válasszon a golyós- és siklócsapágyak közül: Döntse el a terhelés, a sebesség, a pontosság és a költségkövetelmények alapján.
Golyóscsapágyak: Nagy sebességekhez, közepes és nagy terhelésekhez, nagy hatékonyságot és hosszú élettartamot igénylő alkalmazásokhoz. Alacsonyabb súrlódást és nagyobb pontosságot kínálnak.
Siklócsapágyak: Alacsony fordulatszámokhoz, közepes és alacsony terhelésekhez, költségérzékeny, vagy zord környezetben, porral, ütéssel stb., ahol nagyobb súrlódás és rövidebb élettartam elfogadható. Egyes önkenő műanyagok eredendően siklócsapágyak.
Műanyag csapágygörgő karbantartása és gondozása
A műanyag csapágytárcsák fontos szerepet játszanak a modern berendezésekben. Könnyűségüknek, alacsony zaj- és korrózióállóságuknak köszönhetően széles körben alkalmazzák ipari automatizálási berendezésekben, háztartási gépekben, ajtó- és ablakrendszerekben, fitnesz berendezésekben stb.. Élettartamuk meghosszabbítása és üzemi teljesítményük megőrzése érdekében azonban nem hagyható figyelmen kívül a napi karbantartás és gondozás sem.
Miért kell karbantartani a műanyag tárcsákat?
Bár maguk a műanyag szíjtárcsák nem könnyen rozsdásodnak, és szerkezetük egyszerű, a por felhalmozódása, a kenés meghibásodása, a kopás vagy a környezeti hatások miatt hosszú ideig tartó működés után mégis csökkenthetik a teljesítményt, vagy akár meghibásodást is okozhatnak. Az időben történő karbantartás eredményes:
Csökkentse a kopási arányt
Csökkentse az elakadást és a zajt
Kerülje el a csapágy sérülését vagy a szíjtárcsa kisiklását
Hosszabbítsa meg az egész berendezés élettartamát
Karbantartási pontok táblázat műanyag csapágytárcsákhoz
| Karbantartási cikkek | Specifikus megközelítés | Javasolt gyakoriság | Óvintézkedések |
| Tisztítsa meg a felületi port | Száraz ruhával vagy sűrített levegővel tisztítsa meg a port és a szennyeződéseket a szíjtárcsa felületén. | Hetente vagy a használat intenzitása szerint | Kerülje a maró hatású tisztítószerek használatát |
| Kenje meg a csapágyakat | Használja a csapágy típusának megfelelő zsírt vagy olajat | 1-3 havonta | A zárt csapágyak nem igényelnek kenést; a nyitott csapágyak rendszeres utánkenést igényelnek |
| Ellenőrizze a kopást | Ellenőrizze, hogy a keréktest nincs-e deformálva vagy repedve, és hogy a csapágy remeg vagy laza. | Havi vagy rendszeres ellenőrzés | Excentrikus működés esetén a szíjtárcsát azonnal ki kell cserélni |
| Rögzítő alkatrészek ellenőrzése | Ellenőrizze, hogy a szíjtárcsa és a tengely meglazult-e, és hogy a csavarok és csatok meg vannak-e húzva. | Negyedéves vagy szezonális ellenőrzés | Akadályozza meg, hogy a tárcsa a vibráció miatt leessen |
| Megakadályozza a kémiai korróziót | Kerülje az érintkezést erős savakkal, erős lúgokkal, oldószerekkel és más vegyi anyagokkal, amelyek maró hatásúak a műanyagokra. | Hosszú távú védelem | Korróziógátló bevonat vagy vegyszerálló szíjtárcsák kaphatók |
| Anti-ultraibolya öregedés | Kültéri használat esetén napellenzőt kell felszerelni, vagy UV stabilizátorral ellátott anyagokat kell választani | Egyszeri kezelés telepítés előtt | Az UV-sugarak a műanyagok törékennyé válhatnak és megrepedhetnek |
| Hőmérséklet figyelés | Győződjön meg arról, hogy a szíjtárcsa munkakörnyezeti hőmérséklete az anyag megengedett tartományán belül van (pl. -20°C-80°C). | Valós idejű megfigyelés vagy rendszeres ellenőrzés | Hőálló szíjtárcsákat kell használni magas vagy alacsony hőmérsékletű környezetben |
Gyakori karbantartási félreértések
A kenés figyelmen kívül hagyása: Bár műanyagból készült, fém csapágyak is használhatók benne, amelyek rendszeres kenést igényelnek.
Túlzott tisztítás: A vegyi tisztítószerek gyakori használata könnyen károsíthatja a szíjtárcsa felületét vagy a csapágytömítéseket.
Betegségekkel járó működés: A szíjtárcsa továbbra is használatban van, még akkor is, ha enyhe rázkódás vagy rendellenes zaj tapasztalható, ami a csapágy elakadását vagy a berendezés károsodását okozhatja.
A környezeti tényezők figyelmen kívül hagyása: Ha hosszú ideig magas hőmérsékletnek, magas páratartalomnak vagy poros környezetnek van kitéve, gyakoribb karbantartási tervet kell készíteni.
Tippek a szíjtárcsa élettartamának meghosszabbításához
Használjon zárt porálló csapágyakat, hogy csökkentse a szennyeződések bejutását
Válasszon üvegszál erősítésű műanyagokat a kopásállóság és a szilárdság javítása érdekében
Kerülje a túlterhelést vagy az ütési terhelést
Rendszeresen cserélje ki az elöregedett szíjtárcsákat, hogy csökkentse az általános meghibásodás kockázatát
Bár a műanyag csapágytárcsák „alacsony karbantartási igényű” alkatrészek, nem „karbantartásmentesek”. A rendszeres ellenőrzés, tisztítás, kenés és környezetvédelem nemcsak magának a szíjtárcsának az élettartamát hosszabbíthatja meg, hanem jelentősen javíthatja a teljes rendszer működési hatékonyságát és biztonságát is. Nagyfrekvenciás működéshez vagy kritikus berendezésekhez ajánlott speciális karbantartási ciklust létrehozni és nyilvántartást vezetni.
A fém csigák előnyei a műanyagokkal szemben
Szilárdság: A fémek (például acél és alumínium) általában sokkal nagyobb szakítószilárdsággal, nyomószilárdsággal és keménységgel rendelkeznek, mint a műanyagok, ellenállnak a nagyobb terheléseknek és ütéseknek, és nem deformálódnak könnyen.
Hőállóság: A fémek ellenállnak a magasabb üzemi hőmérsékletnek anélkül, hogy elveszítenék mechanikai tulajdonságaikat, vagy kúsznának vagy megolvadnának. Ez a fém szíjtárcsákat pótolhatatlan választássá teszi magas hőmérsékletű környezetben.
Terhelhetőség: A fém tárcsák nagyobb szilárdságuk miatt nagyobb terhelést és erőt is képesek elviselni, így alkalmasak nehézipari gépekhez és nagy intenzitású erőátvitelekhez.
Kopásállóság: Bár egyes műszaki műanyagok jó kopásállósággal rendelkeznek, a keményebb fémek általában jobb hosszú távú kopásállóságot biztosítanak rendkívül nagy nyomású vagy kopásálló környezetben.
Méretstabilitás: A fémek általában alacsonyabb hőtágulási együtthatóval rendelkeznek, mint a műanyagok, és kevésbé hajlamosak deformálódni a nedvességfelvétel miatt, ami jobb méretstabilitást tud fenntartani olyan környezetben, ahol nagy a hőmérséklet és a páratartalom.
Mikor válasszuk a műanyagot a fémhez képest?
Válasszon műanyag csigát:
Alkalmazások könnyű és közepes terhelés mellett.
Szigorú súlykövetelményekkel rendelkező rendszerek.
Ahol csendes működésre vagy rezgéscsökkentésre van szükség.
Ahol nedvességnek, korrozív környezetnek vagy bizonyos vegyszereknek van kitéve.
Költségérzékeny és tömeggyártású alkalmazások.
Ahol nem vezető vagy önkenő tulajdonságok szükségesek.
Válasszon fém görgőket:
Nagy terhelésű alkalmazásokhoz, vagy ahol nagy feszültségre van szükség.
Működés magas hőmérsékletű környezetben.
Ahol rendkívüli szilárdságra és merevségre van szükség.
Precíziós hajtások, amelyek rendkívül magas követelményeket támasztanak a méretpontosság és a stabilitás tekintetében.
Extrém kopási körülmények között működő berendezések.
A végső kiválasztásnak az alkalmazási környezet, a terhelés, a sebesség, a hőmérséklet, a várható élettartam és a költségek átfogó értékelésén kell alapulnia.
A műanyag csapágygörgők jövőbeli trendjei
A műanyag csapágytárcsák területe folyamatosan fejlődik, hogy megfeleljen a különböző iparágak növekvő igényeinek. A jövőbeli trendek az anyagokra, a formatervezésre és az alkalmazásbővítésre összpontosítanak.
Anyagi előlegek
Új műanyagok, jobb teljesítmény: A fejlettebb műszaki műanyagok kutatása és fejlesztése a jövő fontos iránya.
Nagyobb teljesítményű kompozitok: A műanyagokat szénszálakkal, üvegszálakkal, kerámiarészecskékkel vagy más nanoanyagokkal keverik össze, hogy tovább javítsák szilárdságukat, merevségüket, kopásállóságukat, magas hőmérséklet-állóságukat és hővezető képességüket, így egyes fémekkel összehasonlíthatók, miközben megőrzik a műanyagok könnyű súlyának és korrózióállóságának előnyeit.
Fokozott önkenő tulajdonságok: A karbantartásmentes élettartam meghosszabbítása és a súrlódási együttható csökkentése érdekében jobb önkenő tulajdonságokkal rendelkező polimerötvözetek vagy szilárd kenőanyagokat (például PTFE, grafit, molibdén-diszulfid) tartalmazó műanyagok fejlesztése.
Szélesebb hőmérsékleti tartomány: olyan új műanyagok kifejlesztése, amelyek stabil teljesítményt képesek fenntartani rendkívül magas vagy alacsony hőmérsékletű környezetben, hogy kiszélesítsék alkalmazási tartományukat.
Bio-alapú és újrahasznosítható anyagok: A környezettudatosság fejlesztésével a jövőben több bioalapú, biológiailag lebomló vagy könnyen újrahasznosítható műanyag kerül felhasználásra a tárcsagyártásban a környezeti lábnyom csökkentése érdekében.
Tervezési innováció
Továbbfejlesztett szíjtárcsa kialakítás a jobb teljesítmény érdekében: A tervezés optimalizálása javítja a műanyag tárcsák hatékonyságát és működését.
Könnyűsúly- és szerkezetoptimalizálás: Fejlett topológia-optimalizálási és végeselemes elemzési technikák segítségével könnyebb és hatékonyabb, ugyanakkor szilárdságot őrző szíjtárcsás szerkezetek tervezhetők az anyagfelhasználás csökkentése érdekében.
Integrált funkciók: Integrálja a szíjtárcsákat más alkatrészekkel (például érzékelőkkel, kódolókkal vagy csatlakozókkal) egyetlen fröccsöntött alkatrészbe az összeszerelés egyszerűsítése, a költségek csökkentése és a rendszer intelligencia szintjének javítása érdekében.
Csendes kialakítás: Tovább optimalizálja a zajcsökkentési teljesítményt az anyagválasztás és a szerkezeti tervezés révén, hogy megfeleljen a csendes működés magasabb követelményeit támasztó alkalmazási forgatókönyveknek.
Modularitás és szabványosítás: Fejlesszen ki egy modulárisabb és szabványosabb műanyag szíjtárcsát, amely megkönnyíti az ügyfelek kiválasztását és összeszerelését, csökkentve a testreszabási költségeket.
Alkalmazás növekedés
A feltörekvő iparágak alkalmazzák a műanyag szíjtárcsákat: A műanyag szíjtárcsák alkalmazása tovább fog terjedni a feltörekvő és csúcstechnológiás területekre.
Robotika és automatizálás: Az ipari robotok és automatizálási berendezések népszerűsítésével a könnyű, precíziós és alacsony zajszintű alkatrészek iránti kereslet a műanyag csigák széles körű elterjedését fogja eredményezni ezeken a területeken.
Elektromos járművek (EV): Az elektromos járművekben a hatótávolság növelése érdekében a könnyű súlyozás iránti igény több műanyag alkatrészt késztet a fém cseréjére, beleértve a segédrendszerekben lévő szíjtárcsákat is.
Megújuló energia: Az időjárásnak ellenálló, karbantartást nem igénylő alkatrészek iránti kereslet a megújuló energiát hasznosító berendezésekben, például a szélenergia-termelésben és a napelemes nyomkövető rendszerekben, ösztönzi a műanyag csigák alkalmazását.
Orvosi és gyógyszerészeti: A tisztaságra, a korrózióállóságra és a könnyű súlyra vonatkozó szigorú követelmények miatt a műanyag csigák fontosabb szerepet fognak játszani az orvosi berendezésekben, a laboratóriumi automatizálásban és a gyógyszeripari gépekben.
Logisztikai és raktározási automatizálás: Az e-kereskedelem és az intelligens raktározás fejlődésével az automatizált válogató- és szállítórendszerekben tovább növekszik az igény a hatékony és alacsony karbantartási igényű csigák iránt.
Következtetés
A műanyag csapágytárcsák a réstermékekből a modern gépek és berendezések nélkülözhetetlen alkatrészeivé fejlődtek. Különleges könnyű súlyuknak, korrózióállóságuknak, jelentős zajcsökkentésüknek, költséghatékonyságuknak és bizonyos anyagok önkenő tulajdonságainak köszönhetően számos alkalmazásban előnyöket mutattak a hagyományos fémtárcsákkal szemben.
A forgalmas ipari szállítószalagoktól a precíziós 3D nyomtatókig, a fitneszgépektől a zord tengeri környezetekig a műanyag tengelyű kerekek alkalmazási köre egyre bővül. A megfelelő műanyag szíjtárcsa kiválasztásához olyan kulcsfontosságú tényezők átfogó mérlegelése szükséges, mint a teherbírás, a környezeti feltételek, a sebességkövetelmények, a méret és a csapágy típusa. Megfelelő tisztítással, kenéssel és rendszeres ellenőrzéssel élettartamuk és teljesítményük maximalizálható.
A jövőt tekintve, az anyagtudomány és a tervezési koncepciók innovációjának folyamatos fejlődésével a műanyag csapágygörgők erősebbé, hatékonyabbá és intelligensebbé válnak, és központi szerepet töltenek be a feltörekvő iparágakban. Továbbra is kulcsszerepet fognak játszani a könnyebb, csendesebb, tartósabb és fenntarthatóbb megoldások népszerűsítésében az élet minden területén.
