A vezetőkerekek és a görgők szinte egyformának tűnhetnek, amikor a munkapadon ülnek. Mindkettő kerek. Mindkettő tartalmazhat csapágyakat. Mindkettő nekifuthat egy síneknek, profilnak vagy más mozgó felületnek.
Itt kezdődik a zűrzavar.
Egy tényleges gépben ennek a két alkatrésznek meglehetősen eltérő feladatai lehetnek. A vezetőkereket gyakran használnak a mozgó alkatrész pályán tartására, míg a pályagörgőt úgy lehet kialakítani, hogy egy meghatározott pályán futjon, miközben a munkaterhelés egy részét hordozza vagy átadja. Egyes berendezésekben egy alkatrész akár mindkét funkciót is elláthatja.
Tehát mi a gyakorlati különbség a vezetőkerék és a nyomógörgő között?
A válasz kevésbé a termékoldalra nyomtatott néven múlik, hanem inkább azon, hogy a kerék hogyan működik együtt a körülötte lévő géppel.

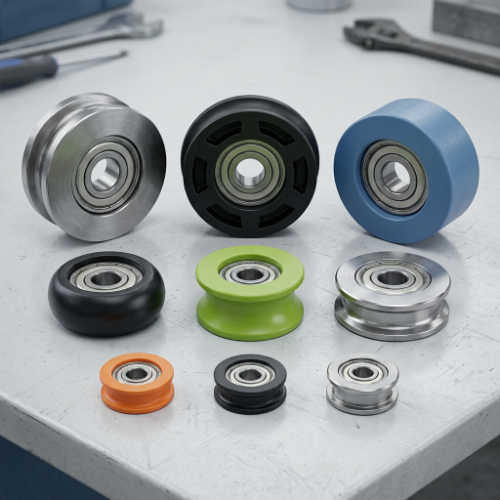

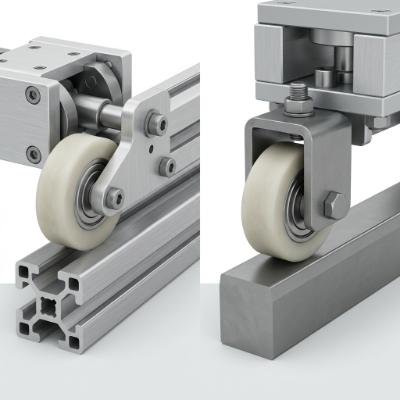

Vezetőkerék és lánctalpas görgő egy pillantásra
Mielőtt rátérnénk a részletekre, segít az alapvető szerepek elkülönítésében.
| Figyelembe vétel | Vezetőkerék | Track Roller |
|---|---|---|
| Főszerep | Segít szabályozni a mozgást vagy a beállítást | Egy meghatározott vágány vagy sín mentén fut |
| Kapcsolatfelvétel | Érintkezhet sínnel, panellel, éllel vagy profillal | Általában egy adott pályafelület köré tervezték |
| Betöltés funkció | Vezetheti, stabilizálja vagy hordozhatja a rakomány egy részét | Gyakran kombinálja a gördülő mozgást a terhelés átadásával |
| Tipikus szerkezet | Kerék, csapágy, tengely vagy rögzítési elrendezés | Görgőtest, csapágy, csap, tengely vagy rögzítőszerkezet |
| Profil | Lapos, hornyolt, karimás vagy egyedi | Gyakran egy sávhoz vagy bütyökprofilhoz illesztik |
| tervezési fókusz | Mozgásszabályozás és beállítás | Nyomkontaktus, gördülő mozgás és terhelésátvitel |
Ezek inkább általános megkülönböztetések, semmint szigorú iparági meghatározások. A gépgyártók gyakran eltérően használják a kifejezéseket, és az egyik alkalmazásban vezetőkerékként leírt alkatrészt a másikban nyomhengernek nevezik.
A fontos kérdés: mit csinál valójában a kerék a mechanizmusban?
Mit csinál a vezetőkerék?
A vezetőkerék főként az irányra vonatkozik.
Képzeljen el egy mozgatható panelt, amely egy keret mentén halad. Valamilyen fajta irányítás nélkül a panel oldalra mozdulhat, dörzsölődhet a környező szerkezethez, vagy fokozatosan eltávolodhat a tervezett útjától.
Egy vezetőkerék segít szabályozni ezt a mozgást.
Futhat egy sín mentén, egy csatornán belül, egy oldalfelületen vagy a gép egy másik részén. Kiviteltől függően a mozgó szakasz egy részét is meg tudja tartani.
Az útmutatás nem mindig jelent teherbírást
Ezt a megkülönböztetést könnyű elmulasztani.
Egyes vezetőkerekek főként egy mozgó szerelvényt tartanak egy vonalban. Nem feltétlenül viselik a szerelvény teljes súlyát.
Például egy mozgó kocsinak külön kerekei lehetnek, amelyek megtartják a súlyát, és kisebb kerekek, amelyek a pálya közepén tartják. Mindkettő gördülő alkatrész, de mechanikai felelősségük eltérő.
Ez a különbség befolyásolja a kerék kialakítását.
A főként oldalirányú vezetésre használt kerékre eltérő követelmények vonatkozhatnak, mint a mozgó szerkezet jelentős részének megtámasztására.
Akkor mi az a pályagörgő?
A pályagörgőt általában egy meghatározott futópálya köré tervezik.
A pálya lehet sín, bütyök, vezetőprofil vagy speciálisan kialakított felület. A görgő ezt az utat követi, miközben a gép mozog.
Számos kivitelben a görgő a terhelést is átadja a mozgó szerelvény és a pálya között. Ez azt jelenti, hogy az érintkezési felület, a csapágyelrendezés, a rögzítési szerkezet és a görgős profil mind szorosan összekapcsolódik.
A pályagörgő tehát nem egyszerűen egy kerék, amely véletlenül egy sínt érint.
A pálya a tervezés része.
Ha a pálya egy adott alakú, a görgőnek ezzel az alakkal kell dolgoznia. Ha a görgőt csapon vagy tengelyen keresztül szerelik fel, akkor a környező szerkezetnek is el kell fogadnia ezt a csatlakozást.
Az igazi különbség gyakran az érintkezési felületen jelenik meg
Ha van két hasonlónak tűnő kereke, nézze meg, mit érintenek.
Ez általában többet mond, mint a termék neve.
Egy vezetőkerék nekifuthat a profil oldalának, hogy megakadályozza a kocsi oldalirányú mozgását. Egy másik beülhet egy horonyba, és segíthet a mozgó szakasz középpontjában tartani.
Ezzel szemben a pályagörgőt gyakran úgy tervezték, hogy egy meghatározott pályafelületet kövessen. Külső profilja kifejezetten ehhez az interfészhez alakítható.
Közös kapcsolattartási megállapodások
Az ipari berendezésekben többféle elrendezés jelenhet meg:
- Lapos kerék sík futófelülethez
- Hornyolt kerék egy sín vagy megfelelő profil körül
- Karimás kerék sín mellett
- Konvex vagy homorú kerék a hozzáillő felületen
- Görgő egy bütykös vagy kialakított pályát követve
- Egyedi kerékprofil egy speciális mechanizmushoz
A kerék alakját nem szabad az illeszkedési felülettől függetlenül kiválasztani.
Előfordulhat, hogy a katalógusban megfelelőnek tűnő horony nem működik tényleges sínnel, ha az érintkezési kapcsolat eltérő.
Egy egyszerű példa: egy kocsi, több munka
Vegyünk egy kis ipari kocsit, amely egy keret mentén mozog.
A kocsinak előre és hátra kell haladnia. Ezenkívül középen kell maradnia, és kerülnie kell az emelést vagy az oldalra váltást.
A gép több gördülő alkatrészt is használhat.
Az egyik csoport a kocsit a fő utazási irányán keresztül viszi. Egy másik csoport oldalsó útmutatást ad. Egy harmadik érintkezési pont megakadályozhatja a túlzott elmozdulást a vágánytól.
Mindezek az alkatrészek gördülnek, de nem feltétlenül végzik el ugyanazt a feladatot.
Ez az oka annak, hogy minden kerék azonos típusúra cseréje problémákat okozhat.
A mechanikus szerep többet számít, mint az, hogy mindegyik kerek.
Ahol a csapágyak beleférnek a különbségbe
A csapágyak egy másik oka annak, hogy a vezetőkerekek és a görgők hasonlónak tűnhetnek, miközben eltérően viselkednek.
A csapágy lehetővé teszi, hogy a kerék vagy görgő forogjon a tengelye vagy a rögzítési pontja körül. De a csapágy nem határozza meg az alkatrész teljes funkcióját.
A külső keréknek továbbra is megfelelő érintkezést kell biztosítania a sínnel vagy a vezetőfelülettel.
Hasznos mód az összeszerelésre:
- Csapágy: Támogatja a forgást
- Kerékprofil: Kapcsolattartást kezel
- Tengely vagy rögzítés: Az alkatrészt a géphez csatlakoztatja
- Nyomvonal vagy vezetőfelület: Meghatározza a futópályát
Ha a kapcsolat egyik része hibás, akkor előfordulhat, hogy egy másik rész megváltoztatása nem oldja meg a problémát.
Például egy csapágy szabadon foroghat, miközben a kerék még mindig súrlódik egy nem megfelelő nyomtávhoz.
A betöltés iránya megváltoztathatja a tervezést
Egy kerék kívülről egyszerűnek tűnhet, de a gépen belüli erők több irányból is érkezhetnek.
A felszereltségtől függően a görgő a következőket tapasztalhatja:
- Radiális terhelés
- Oldalsó terhelés
- Axiális erő
- Változó erő mozgás közben
- Rezgés
- Időszakos hatás
- Kombinált rakodás
A főként oldalirányú mozgást vezérlő vezetőkeréknek eltérő mechanikai követelményei lehetnek, mint a mozgó kocsit szállító nyomhengereknek.
Ez az egyik oka annak, hogy az ipari henger kiválasztását az alkalmazással kell kezdeni, nem pedig a külső átmérővel vagy a kerék megjelenésével.
Miért számít annyira a pálya alakja?
A sín és a görgő egy működő párt alkot.
Tegyük fel, hogy egy pályának görbe futófelülete van. Egy lapos kerék más érintkezési feltételeket hoz létre, mint az ahhoz a görbéhez illeszkedő kerék.
Hasonlóképpen, egy hornyos kerékhez kompatibilis nyomtávra van szükség. Ha a horony túl laza, előfordulhat, hogy a kerék nem kívánt oldalirányú mozgást végez. Ha az érintkezés túlságosan korlátozó, a mozgás megnehezülhet.
Ugyanez az elv vonatkozik az egyedi ipari berendezésekre is.
Gondoljon a teljes futóútra
Ne csak az egyenes részt vizsgálja meg.
Ellenőrizze, mi történik, ha a görgő:
- Mozogni kezd.
- Eléri a normál utazást.
- Irányt változtat.
- Áthalad egy ízületen vagy átmeneten.
- Belép egy ívelt szakaszba.
- Terhelés alatt megáll.
Az egyik szakaszon jól viselkedő kerék eltérően reagálhat a geometria megváltozására.
A berendezésgyártók számára ez különösen hasznos a prototípus tesztelése során.
Vezetőkerék vagy lánctalpas görgő: melyikre van szüksége a gépének?
1. Az alkatrész főként az igazítást szabályozza?
Ha a fő cél egy panel, kocsi, szalag, kábel vagy más mozgó szakasz elsodródásának megakadályozása, egy vezetőkerék pontosabban leírhatja a szerepet.
2. A kerék közvetlenül egy meghatározott nyomvonalon fut?
Ha a görgő a gép mozgásának részeként sínen, bütyökön vagy kialakított futópályán halad, akkor a pályagörgő a hasznosabb leírás.
3. Viszi a teher egy részét?
Ha a kerék a mozgó szerelvény terhelésének jelentős részét átviszi a pályára, akkor ezt bele kell foglalni a tervezési vitába.
4. A profil illeszkedik a sávhoz?
A speciális horony, karima vagy ívelt profil azt sugallja, hogy a kereket és a futófelületet egyetlen interfésznek kell tekinteni.
5. Az alkatrész egy egyedi mechanizmus része?
Ha a meglévő gépnek speciális tengelye, konzolja, korlátozott beépítési területe vagy szokatlan pályaprofilja van, előfordulhat, hogy a szabványos katalógusleírás nem mondja el a teljes történetet.
Mit kell tartalmaznia a görgős lekérdezésnek?
Ipari berendezésekhez vezetőkerék vagy görgő beszerzésekor az alkalmazás rövid leírása sokkal hasznosabb, mint a terméknév önmagában.
Egy beszállítónak vagy mérnöki csapatnak általában meg kell értenie a mechanizmus több részét.
| Információ | Miért segít |
|---|---|
| Gépi alkalmazás | Megmutatja az összetevő tényleges szerepét |
| Futófelület | Meghatározza a kerék és a nyomtáv viszonyát |
| Kerékprofil | Segít az érintkezési geometria kialakításában |
| Szerelési mód | Megmutatja, hogyan csatlakozik az alkatrész a géphez |
| Betöltés iránya | Segít megérteni az erőátvitelt |
| Mozgásminta | A görgő működését jelzi |
| Anyagi környezet | Támogatja az anyagválasztást |
| Szabad hely | Segít elkerülni az interferenciát a telepítés során |
| Meglévő minta | Hasznos a csere kidolgozásakor |
| Rajz vagy fénykép | Könnyebben érthetővé teszi az összeállítást |
Egy meglévő minta különösen hasznos lehet, ha a gép már gyártás alatt áll.
Még ha az eredeti alkatrész elhasználódott is, annak rögzítési elrendezése és érintkezési profilja hasznos támpontokat adhat.
Működhet-e egy görgő vezetőkerékként és lánctalpas görgőként is?
Igen, a gép kialakításától függően.
A feltételek nem zárják ki egymást.
A görgő meg tudja vezetni a mozgó szerkezetet, miközben a teher egy részét is hordozza. Egy másik kivitelben a kerék követheti a nyomvonalat, és főként pozicionálást biztosít.
Ez az átfedés az egyik oka annak, hogy a terminológia zavaróvá válhat az alkatrészek vásárlásakor.
Egyedi berendezések esetében gyakran jobb a funkciót közvetlenül leírni.
Például:
"A görgő egy sínt követ, és megtámasztja a kocsit."
Vagy:
"A kerék a panelt az oldalsó vezetőhöz igazítva tartja."
Az ilyen jellegű leírás sokkal hasznosabb információt ad a mérnöki csapatnak, mint egyszerűen azt mondanám: "Szükségem van egy vezetőkerékre".
Amikor a testreszabás a megoldás részévé válik
Nem minden gép használhat szabványos kereket.
Lehet, hogy nem maga a kerék a probléma. Ez lehet a kerék, a csapágy, a tengely, a konzol, a nyomtáv és a rendelkezésre álló hely kombinációja.
Egyedi görgő használata akkor jöhet szóba, ha a berendezés rendelkezik:
- Nem szabványos futóprofil
- Speciális horony vagy karima
- Korlátozott szerelési hely
- Különleges tengelyelrendezés
- Egy adott csapágyhelyzet
- Különleges anyagszükséglet
- Vezető és terheléstámogató funkciók kombinációja
A testreszabás nem feltétlenül jelenti a teljes mechanizmus újratervezését.
Néha a változtatás a kerékprofilra korlátozódik. Egy másik projektben előfordulhat, hogy a csapágy elrendezését vagy a rögzítési csatlakozást módosítani kell.
A kiindulópont mindig a gép legyen.
Jobb módszer a kettő összehasonlítására
Ha összehasonlítja a vezetőkerekeket és a görgőket egy új projekthez, próbálja meg leírni őket a funkció, nem pedig a kategória alapján.
| kérdés | Mit kell megtudni |
|---|---|
| Milyen mozdulatok? | Panel, kocsi, szíj, kábel, anyag vagy más szerelvény |
| Mi marad rögzítve? | Sín, keret, profil, vezető vagy sín |
| Hol jön létre az érintkezés? | Felső, alsó, oldalsó, horony vagy több felület |
| Mit vezérel a kerék? | Irány, igazítás, terhelés vagy kombináció |
| Hogyan van felszerelve? | Tengely, csap, konzol, ház vagy integrált szerkezet |
| Mi történik mozgás közben? | Egyenes utazás, tolatás, ívek, vibráció vagy változó terhelés |
Ha ezek a válaszok egyértelműek, sokkal könnyebben érthetővé válik a vezetőkerék és a görgő közötti különbség.
Gyakran Ismételt Kérdések
A vezetőkerekek és a nyomógörgők ugyanazok?
Nem mindig. Mindkettő gördülő alkatrész, de funkcióik eltérőek lehetnek. A vezetőkerék főként a beállítást szabályozhatja, míg a nyomhenger gyakran egy meghatározott nyomvonalat követ, és átadhatja a munkaterhelés egy részét is.
A vezetőkerék elbír-e terhet?
Igen. A vezetőkerék a gép kialakításától függően némi terhelést is elbír. A tényleges terhelési funkciót azonban a teljes mechanizmusból kell megerősíteni, nem pedig a névből feltételezni.
A nyomvonal alakja befolyásolja a görgő kiválasztását?
Igen. A nyomvonal határozza meg, hogy a kerék hogyan érintkezik a géppel. A lapos, hornyolt, ívelt, karimás és zárt futófelületek különböző kerékprofilokat és rögzítési elrendezéseket igényelhetnek.
Miért számít a csapágy?
A csapágy támogatja a kerék forgását a rögzítési pontja körül. Illesztése, helyzete, valamint a tengellyel és a kerékkel való kapcsolata befolyásolhatja a teljes szerelvény működését.
Használható-e egy egyedi vezetőkerék nyomhengerként is?
Kialakításától és munkakörülményeitől függően lehetséges. Ha az alkatrésznek mozgást kell irányítania, miközben terhet kell szállítania vagy át kell vinnie a pályán, ezeket a funkciókat együtt kell figyelembe venni a fejlesztés során.
A vezetőkerék és a lánctalpas görgő közötti különbség kívülről nem mindig nyilvánvaló. Mindkettő hasonló keréktesteket, csapágyakat, tengelyeket és anyagokat használhat.
A világosabb megkülönböztetés az egyes komponensek által végzett munkából adódik.
A vezetőkerék általában arra szolgál, hogy a mozgást szabályozottan és egy vonalban tartsa. A pályagörgőt általában egy meghatározott futópálya köré tervezik, és a terhelést is támogathatja vagy átadhatja ezen a pályán.
De az igazi gépek nem mindig ilyen rendezettek. Egy görgő egyszerre több funkciót is elláthat.
Berendezéstervezők és beszerzési csoportok számára a gyakorlati megközelítés a teljes munkahelyzet leírása. Nézze meg a pályát, az érintkezési felületet, a mozgás irányát, a terhelést, a szerelési szerkezetet, a csapágyak elrendezését, a rendelkezésre álló helyet és a működési környezetet.
Miután megértette ezeket a részleteket, a terméknév kevésbé lesz fontos. A görgőt ezután úgy lehet megtervezni, hogy a gépnek valójában mit kell tennie.
