Nyissa ki az elmúlt években készült tolóajtót, és jó eséllyel a benne lévő kerék öntött műanyag, nem pedig megmunkált fém. Ez nem innovációnak öltözött marketingtrend – ez egy valódi változást tükröz abban, hogy a fröccsöntés mit tud nyújtani a hagyományos fémgyártáshoz képest az adott alkatrész esetében.
A gyártási különbség: az anyag eltávolítása és a formázás
Két alapvetően különböző folyamat
A fémhengereket jellemzően megmunkálással állítják elő – darabolás, esztergálás vagy kerékformájú tömör fémanyagból való sajtolás. A fröccsöntött hengereket úgy állítják elő, hogy olvadt gyantát alakítanak ki egy precíziós formaüregben, amely pontosan olyan, mint a kész alkatrész.
- A megmunkálás kivonható: Az anyagot lépésről lépésre távolítják el, amíg a végleges forma meg nem marad.
- A formázás formáló: a végső formát közvetlenül, egy ciklusban, nyers gyantából hozzák létre.
Miért számít ez a megkülönböztetés a termelési léptékben?
- Megmunkálási időskálák alkatrészszámmal – minden egységhez saját forgácsolási ciklus szükséges.
- A fröccsöntési ciklusidőket általában másodpercekben mérik, miután egy forma létezik, nagyrészt független a tervezés bonyolultságától.
- A megmunkálás során fellépő szerszámkopás fokozatosan eltolja a méreteket egy hosszú gyártási folyamat során, miközben a stabil forma az első egységtől az utolsóig méretbelileg egységes alkatrészeket állít elő.
Mit jelent ez a tömeges vásárlók számára
Néhány egyedi alkatrész esetében ez a különbség alig számít. A tolóajtó- és ablakvasalatra jellemző rendelési mennyiségeknél – gyakran több ezer egységben – az összesített idő- és konzisztenciakülönbség a költségek, az átfutási idő és a minőség-ellenőrzés valódi tényezőjévé válik.
Horony és karima geometriája: beépítve a formába, nem utólag hozzáadva
Miért a horony alakja a görgő legkritikusabb jellemzője?
A tolóajtó görgő horonyra van szüksége – jellemzően U vagy V alakú –, amely megfelelően illeszkedik a sínre. A horonyprofil meghatározza:
- Hogyan nyom a kerék
- Hogyan oszlik el egyenletesen a terhelés
- Mekkora oldalirányú játék van működés közben
Horony megmunkálása vs. Horony formázása
A fémgyártásban a horony egy külön megmunkálási lépés, amelyet az alap kerékalak kialakítása után hajtanak végre, és a profil részletesebbé válásával növeli az időt és a költségeket.
A fröccsöntésnél a horony geometriája közvetlenül a formaüregbe van kialakítva. A kerék már megfelelő formában jön ki, további vágási lépés nélkül.
A karima szerepe
Sok görgő tartalmaz egy karimát – egy megemelt peremet a kerék egyik vagy mindkét oldalán –, amely extra oldalirányú vezetést biztosít, és segít megakadályozni, hogy a kerék oldalirányban lecsússzon a sínről.
- A karimás kialakítás nagyobb stabilitást biztosít az oldalterhelés kockázatával vagy enyhe eltolódással járó vágányokon.
- A csak hornyos kialakítások alacsonyabb gördülési súrlódást biztosítanak, ahol a pálya egyenes és jól karbantartott.
Mind a karimás, mind a csak hornyos profilok egyszerűen előállíthatók öntőforma tervezéssel, anélkül, hogy a megmunkálási bonyolultságot megnehezítené, amit egy karimás fémkerék általában megkövetelne.
Egyedi profilok egyedi megmunkálási beállítások nélkül
Ha már létezik öntőforma egy adott horony- vagy karimaprofilhoz, ennek a formának az előállítása nem jelent jelentős költséget az egyszerűbb kialakításhoz képest.
Ez nagy része annak, hogy az egyedi horonyprofilok – egy adott sínátmérőhöz vagy szöghöz igazodva – könnyebben hozzáférhetővé váltak az OEM vásárlók számára, mint egy tisztán megmunkáláson alapuló gyártási modellben.
Itt érdemes precíznek lenni: egy új forma még előzetes tervezést és szerszámbefektetést igényel. Ami megváltozik, az az egyedi forma előállításának folyamatos költsége, ha a szerszám létezik – ez a szabványos fröccsöntési ciklus részévé válik, nem pedig minden tételnél megismételt speciális művelet.
Anyagi viselkedés: A kompromisszumok valóban más halmaza
Mit kínál a Metal, és hol korlátozott
A fémhengerek nagy nyers szilárdságot kínálnak, és jól alkalmazhatók nagyon nehéz terhelésekhez. Fő korlátjuk az, hogy a teljesítményt nagyrészt a választott fémminőség határozza meg – a keménység, a korrózióállóság és a súly együtt mozog, nem pedig egymástól függetlenül állítható.
Amit a műszaki műanyagok kínálnak helyette
A fröccsöntött görgők általában POM-ból (acetálból) vagy megerősített nylonból készülnek, amelyek a műanyaggyártásban jól dokumentált tulajdonságokkal rendelkeznek.
| Tervezési követelmény | Hogyan reagál az anyag |
|---|---|
| Korrózióállóság nedves vagy tengerparti környezetben | A műszaki műanyagok nem korrodálódnak, a meghibásodási módú fém eltávolítását egyébként bevonással vagy bevonattal kell kezelni. |
| Alacsony súrlódású működés | A POM természetesen alacsony felületi súrlódású, ami csökkenti a zsírtól való hosszú távú függőséget. |
| Rezgés- és zajcsillapítás | A műanyagok általában kevésbé közvetlenül továbbítják a vibrációt, mint a merev fém-fém érintkezés. |
| Hozzáadott merevség hozzáadott súly nélkül | A megerősített (üvegszálas) nylon növeli a terheléstűrést anélkül, hogy az acél súlyához illeszkedne. |
Fontos figyelmeztetés
Ezen tulajdonságok egyike sem teszi a műanyagot általánosan "jobb" a fémnél. Másfajta kompromisszumot képviselnek. A helyes választás attól függ, hogy az anyagot az adott alkalmazás tényleges terheléséhez, környezetéhez és munkaciklusához kell-e hozzáilleszteni – nem pedig megszokásból egyetlen anyagot sem.
Csapágy kontra csapágy nélküli: tervezési döntés, nem anyagi alapértelmezés
Az általános tévhit
Könnyen feltételezhető, hogy a "műanyag görgő" automatikusan azt jelenti, hogy "nincs csapágy a belsejében", de a gyakorlatban az, hogy egy görgő használ-e gördülőelemes csapágyat, az az anyagválasztástól független mérnöki döntés.
Amikor egy tömör öntött keréknek van értelme
- Könnyebb ajtók, például szekrények, szekrények és kis belső válaszfalak
- Mérsékelt napi ciklusszámok, nem pedig állandó intenzív használat
- Az alkatrészszám és az összeszerelés bonyolultságának csökkentése körüli prioritások
Amikor a csapágy még mindig a megfelelő hívás
- Nehezebb ajtók, például külső tolóüveg panelek
- Nagy ciklusú, nagy forgalmú kereskedelmi alkalmazások
- Azok a helyzetek, amikor a csökkent gördülési súrlódás tartós terhelés mellett funkcionális követelmény, nem pedig bónusz
Miért fontos ez a megkülönböztetés a vásárlók számára?
A „csapágy és nem csapágy” terhelés és ciklus döntésként való kezelése – nem pedig költségcsökkentés – az, ami megkülönbözteti a jól meghatározott öntött görgőt a rosszul illeszkedőtől.
A könnyű terhelésnél helyesen használt csapágymentes kerék megbízhatóan működik. Ugyanaz a kerék, amelyet egy nehéz, nagy ciklusú ajtónál használnak, valószínűleg gyengébb teljesítményt nyújt, függetlenül attól, hogy milyen jól volt megformázva.
Felületi kikészítés és formaminőség: Könnyen figyelmen kívül hagyható részlet
Miért olyan fontos a felület konzisztenciája, mint az alak?
Még a helyesen kialakított henger is okozhat zajt, vibrációt vagy idő előtti kopást, ha az érintkezési felület nem egyenletes. A fröccsöntésben a felületi minőséget nagyrészt az öntőforma minősége és a folyamatszabályozás határozza meg, nem pedig a szerszámkopástól függően.
Mit kell ellenőrizni az öntött minta értékelésekor
- Látható villogó vonalak vagy varratok, amelyek elöregedést vagy rosszul karbantartott penészt jelezhetnek
- Egyenletes textúra a kerék érintkezési felületén, durva foltok és lyukak nélkül
- Dimenziókonzisztencia ugyanabból a kötegből származó több minta között, nem csak egyetlen „hős” minta között
Gyakori mítoszok, amelyeket érdemes korrigálni
Tévhit: A műanyag hengerek csak a fém olcsóbb helyettesítői
Az anyagválasztás befolyásolja a korrózióállóságot, a zajviselkedést és a súrlódási jellemzőket. Ez egy teljesítménydöntés, nem pusztán költségcsökkentés.
A jól illeszkedő öntött henger megfelelő alkalmazás esetén felülmúlhatja a rosszul illeszkedő fémhengert.
Tévhit: A csapágymentes görgő automatikusan gyengébb minőségű
A csapágy nélküli tömör öntött kerék tudatos tervezési választás, amely könnyebb, alacsonyabb ciklusú alkalmazásokhoz illeszkedik – nem pedig leminősítés.
A tervezett tartományon kívüli használata teljesítményproblémákat okoz, nem pedig maga a csapágy hiánya.
Tévhit: Az egyedi horonyprofilok mindig magas minimális rendelési mennyiséget jelentenek
Ha már létezik öntőforma, egy adott horony vagy karimaforma előállítása csekély folyamatos költséggel jár.
Az előzetes szerszámberuházás az igazi megfontolás, és ésszerűbben illeszkedik a tipikus B2B tömeges rendelési mennyiségekhez, mint azt a legtöbben feltételezik.
Ahol a fémnek még van értelme
A kiegyensúlyozott nézetnek el kell ismernie, hogy hol marad a megmunkált vagy fémhenger a jobb választás.
- Nagyon nagy terhelésű alkalmazások, például nehézipari ajtók és kapuk, ahol az alapanyag szilárdsága az elsődleges követelmény
- Extrém hőmérsékletű környezet, amely meghaladja a szabványos műszaki gyanták gyakorlati működési tartományát
- Nagyon kis volumenű egyedi sorozatok, ahol a szerszámberuházás nem indokolt kis gyártási mennyiség mellett
Az összehasonlítás nem arról szól, hogy az egyik anyag egyetemesen jobb legyen – hanem a gyártási megközelítésnek a tényleges terheléshez, környezethez és rendelési mennyiséghez való igazítása.

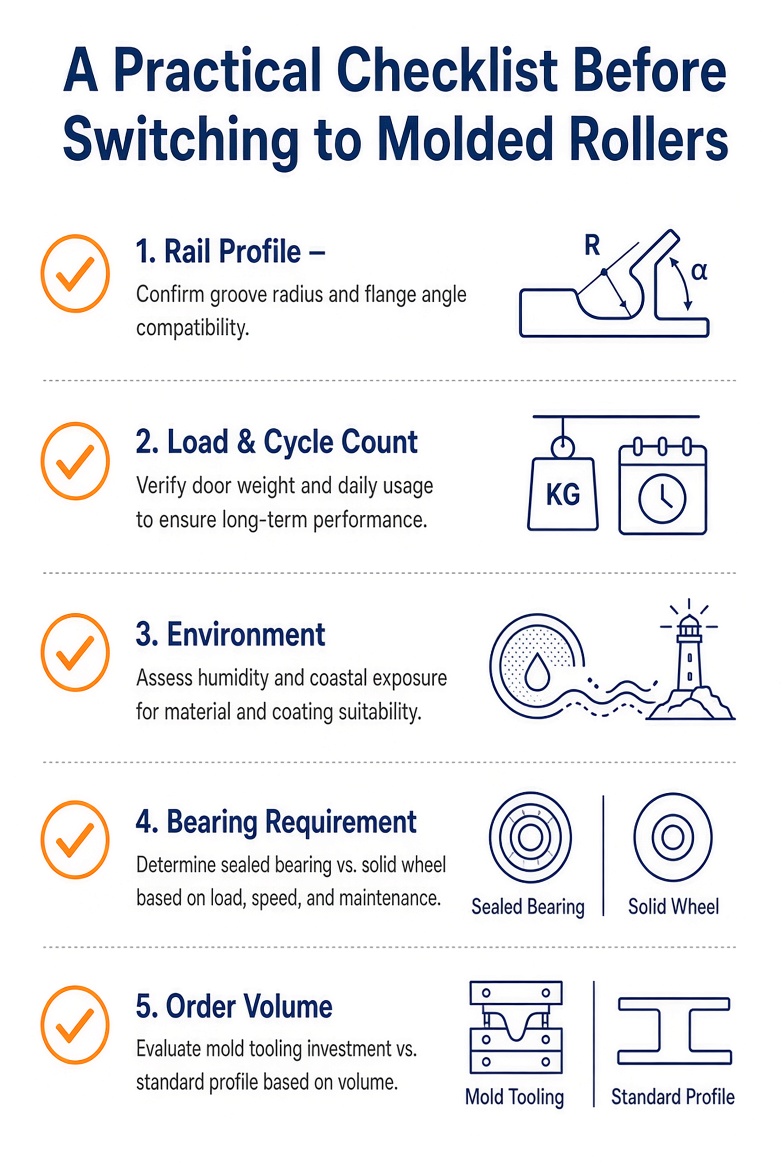

Gyakorlati ellenőrző lista, mielőtt formázott hengerekre váltana
A fröccsöntött henger megadása vagy átváltása előtt segít megbizonyosodni a következőkről:
Gyakran Ismételt Kérdések
A fröccsöntött hengerek kevésbé tartósak, mint a fémhengerek?
Nem eredendően.
A tartósság a gyantaválasztástól, a falvastagságtól és a tervezéstől függ a tényleges terhelési és cikluskövetelményekhez. A jól meghatározott formázott henger sok lakossági és kiskereskedelmi alkalmazásban túléli a rosszul illeszkedő fémhengert.
A fröccsöntött görgők képesek kezelni a külső és a part menti környezetet?
Általában igen.
Általában jobb teljesítményt nyújtanak, mint a bevonat nélküli fémek, mivel a műszaki műanyagok nem korrodálnak úgy, mint a kezeletlen acél.
Drága fröccsöntéssel egyedi horonyprofil beszerzése?
Az öntőforma kezdeti költsége valós tényező, de ha már létezik az öntőforma, az egyedi profil gyártása közel ugyanannyiba kerül, mint egy szabványé.
A költségkülönbség elsősorban alacsony rendelési mennyiségeknél jelentkezik, nem a tipikus ömlesztett mennyiségeknél.
Minden fröccsöntött görgő kihagyja a csapágyat?
Nem.
Sokan még mindig benyomott csapágyat használnak magasabb ciklusú vagy nagyobb terhelésű alkalmazásokhoz.
A csapágymentes kialakítás a kisebb igénybevételre alkalmas speciális választás, nem pedig az öntött görgők univerzális jellemzője.
A gyakorlati elvitel
A tolóajtó-gyártásban a fröccsöntött görgők felé való elmozdulás néhány jól bevált tényezőn múlik: az alkatrész közvetlen formázása a végleges formára, nem pedig a vágás, a horony és a karima geometriájának beépítése magába a formába, valamint a műszaki műanyagok valódi korrózióállóságának és alacsonyabb alapsúrlódásának kihasználása.
Mindez nem teszi a fröccsöntött hengereket a fém univerzális helyettesítőjévé. Nagyon nagy terhelések vagy extrém körülmények között a fém továbbra is egyértelmű előnyt jelent.
A lakossági és kiskereskedelmi tolóajtó-alkalmazások többségénél azonban a gyanta, a hornyok kialakítása és a csapágyválasztás a tényleges sín- és terhelési követelményekhez való igazítása határozza meg, hogy a fröccsöntött görgő az elvárt módon teljesít-e.
