A kültéri napellenzők több mozgó alkatrészre támaszkodnak, mint azt a legtöbben gondolják. Minden sima kigurulás és visszahúzás mögött egy kicsi, de fontos alkatrész ül: a gördülőcsapágy. A csapágyak beépítési módjának és a folyamat fontosságának megértése segít a szerelőknek, a forgalmazóknak és a létesítményvezetőknek elkerülni az idő előtti kopást, zajt és a szükségtelen szervizmunkákat.
Miért fontosak a gördülőcsapágyak a napellenzőrendszerekben?
A ponyva görgős csövének, tárcsájának vagy karcsuklójának belsejében vagy mellett egy görgős csapágy található, lehetővé téve a forgó részek csökkentett súrlódású mozgását az állórészekkel szemben. Megfelelően rögzített csapágy nélkül a szövetgörgő megakadhat, a forgattyús mechanizmus merevnek érezheti magát, és a motoros rendszerek nagyobb erőfeszítést igényelhetnek az ellenállás leküzdéséhez.

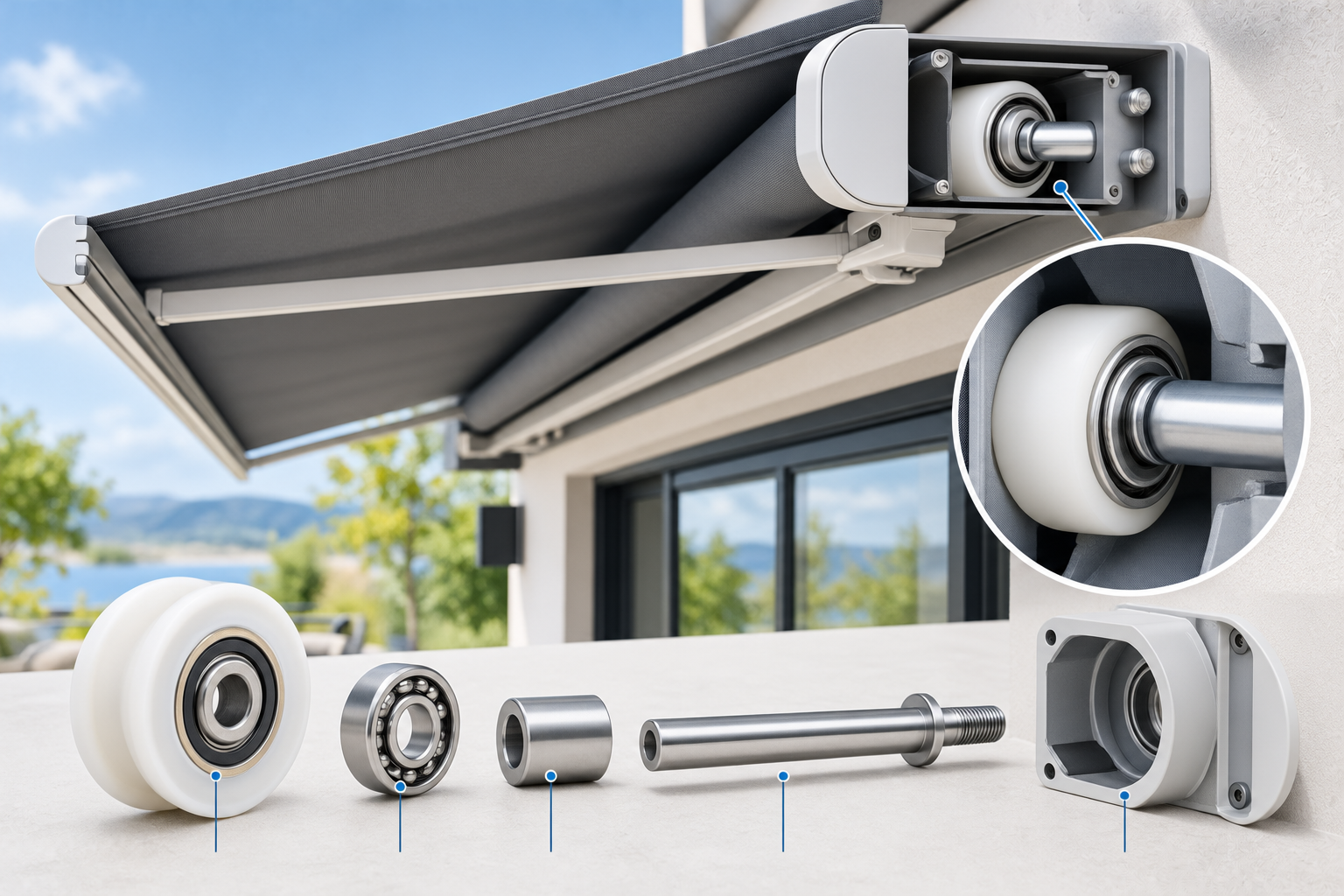

A behúzható napellenzőkben, a tetőre szerelhető előtetőkben és a pergola stílusú árnyékolószerkezetekben a csapágyak általában három helyen jelennek meg:
- A görgős csővégsapkák belsejében, megtámasztva a forgó tengelyt
- Azokon a csigákon, ahol kábelek vagy hevederek vezetik az anyagot
- A csuklós kar ízületeken belül összecsukható karú napellenző kiviteleknél
Az egyes helyeken kissé eltérő terhelési és forgási követelmények vannak, ezért a csapágyválasztás és a beépítés módja alkatrészenként eltérő. Előfordulhat, hogy a lassú, folyamatos gördülésben jól működő csapágy nem teljesít ugyanúgy egy olyan csuklónál, amely a nap folyamán ismételten irányt változtat.
A napellenző hardverében használt általános csapágytípusok
A telepítés megkezdése előtt érdemes tudni, hogy milyen típusú csapágy kerül az összeszerelésbe. Az alábbi táblázat összefoglalja a kültéri árnyékoló termékek általános kategóriáit.
| Csapágy típus | Tipikus helyszín | Általános jellemzők |
|---|---|---|
| Mély hornyú golyóscsapágy | Görgőcsővég, szíjtárcsa kerék | Kezeli a radiális terhelést, és általában forgó tengelyekkel használják |
| Műanyag csapágyas tárcsa | Kábel- vagy hevedervezető pontok | Könnyű és segít csökkenteni a fém-fém érintkezést |
| F alakú csapágygörgő | Kompakt szíjtárcsaházak | Alkalmas szűk konzolos helyekre |
| V-horonyú csapágygörgő | Pályavezérelt rendszerek | Segít a kábel vagy öv egy vonalban tartásában utazás közben |
Ezek a kategóriák nem teljesek. A gyártók gyakran igazítják a csapágyházakat egy adott napellenző modell tartógeometriájához, és egyes szerkezetek két vagy három csapágytípust kombinálnak egyetlen mechanizmusban.
Telepítési folyamat lépésről lépésre
A gördülőcsapágy beszerelése nem bonyolult, ha megértjük a sorrendet, de a lépések kihagyása gyakori oka annak, hogy a csapágyak korai problémákat okoznak. Íme egy általános vázlat, amelyet általában a hardvertechnikusok és a napellenző szerelők követnek.
1. Erősítse meg a tengely és a ház méreteit
Bármilyen csapágy elhelyezése előtt mérje meg a tengely átmérőjét és a ház furatát. A túl laza csapágy terhelés alatt elmozdulhat a házon belül, míg a túl szoros csapágy a behelyezés során károsíthatja a házat. Ez a lépés különösen fontos egy régebbi napellenző görgő cseréjekor, mivel a ház körülményei kis mértékben változhatnak az életkor, az időjárási hatások vagy a korábbi javítások során történő ismételt szétszerelés miatt.
2. Tisztítsa meg a ház és a tengely felületét
A csőben vagy a konzolban maradt por, régi zsír és törmelék megakadályozhatja, hogy a csapágy síkra üljön. Az alapvető tisztításhoz általában elegendő egy száraz kendő vagy puha kefe; a kemény oldószerek alkalmatlanok lehetnek egyes műanyag házakhoz. Ha szán néhány további percet, akkor elkerülheti a későbbi igazítási és ülésproblémákat.
3. Helyezze el a csapágyat négyszögletesen
A csapágyat egyenletesen kell benyomni, nem pedig ferdén behelyezni. Az egyenetlen nyomás később csapágyzajhoz és szabálytalan forgáshoz vezethet. Egyes szerelők lapos blokkot és könnyű, egyenletes nyomást használnak, nem pedig közvetlen kalapácsérintkezést, és több oldalról ellenőrzik a beállítást, mielőtt további erőt fejtenek ki.
4. Biztonságos rögzítőkapcsokat vagy zárókupakokat
A behelyezés után a csapágyat a napellenző kialakításától függően általában rögzítőkapocs, rögzítőgyűrű vagy végsapka tartja a helyén. Ez a lépés segít szabályozni a csapágy tengelyirányú helyzetét, így az nem mozdul el forgás közben. A hiányzó vagy lazán rögzített rögzítőelem lehetővé teszi, hogy a csapágy idővel elmozduljon a tervezett helyzetéből.
5. Tesztelje a forgást a teljes összeszerelés előtt
A ház bezárása vagy az anyag visszahelyezése előtt kézzel forgassa meg a tengelyt. Köszörülés, elkapás vagy szokatlan ellenállás nélkül kell forognia. Ebben a szakaszban minden egyenetlenséget könnyebb kijavítani, mielőtt a napellenző többi részét újra összeszerelik, mivel a csapágyazás későbbi eléréséhez több más alkatrész eltávolítására is szükség lehet.
6. Csatlakoztassa újra a szövetet vagy a kar mechanizmust
Csak a sima forgás megerősítése után szabad visszahelyezni a szövethengert, a kábelt vagy az összecsukható kart. Ez a sorrend segít a technikusoknak elkerülni, hogy a szövetfeszülést vagy a mechanikai beállítási problémákat összetévesztsék a csapágyellenállással, ami egyébként szükségtelen alkatrészcseréhez vezethet.
A telepítés során gyakran használt eszközök
Egy tipikus csapágyszerelés nem igényel speciális ipari berendezéseket, de néhány alapvető eszközzel kiszámíthatóbbá teheti a folyamatot:
- Csapágyhúzó vagy kihúzószerszám a régi csapágyak eltávolításához a ház károsodása nélkül
- Puha felületű kalapács, szabályozott ülésnyomás kifejtésére
- Féknyergek a tengely- és furatmérések megerősítéséhez
- Rögzítőgyűrűs fogó, pattintógyűrűs típusú házakhoz
- Könnyű gépzsír, ha megfelelő a csapágyhoz és az alkalmazáshoz
A megfelelő szerszám használata az eltávolításhoz gyakran fontosabb, mint a beszereléshez használt szerszám, mivel egy régi csapágy rögtönzött szerszámokkal történő kiszorítása károsíthatja a környező konzolt. Sok esetben egy sérült konzol több javítási munkát igényel, mint magát a csapágyat.
Gyakori telepítési hibák és azok későbbi megjelenése
A telepítési hibák nem mindig okoznak azonnali problémákat. Némelyik hetekkel vagy hónapokkal később zaj, húzás vagy egyenetlen gördülésként jelenhet meg. Az alábbi táblázat felvázol néhány mintát, amelyekre érdemes figyelni.
| Hiba | Késleltetett tünet |
|---|---|
| Szögben beépített csapágy | Köszörülés vagy egyenetlen zaj forgás közben |
| Rossz csapágyméret a házhoz | Laza mozgás, zörgés vagy túlzott játék |
| Kihagyott tisztítási lépés | Grilled mozgás és gyorsított kopás |
| Hiányzik a rögzítőkapocs | A csapágy fokozatosan kimozdul a házból |
| Túlfeszített konzol | Fokozott forgási ellenállás |
Ezeknek a mintáknak a felismerése segít a telepítőknek abban, hogy visszakeressék a szolgáltatási problémát a forrásig, ahelyett, hogy szükségtelenül cserélnék ki az alkatrészeket. Bizonyos esetekben nincs szükség teljes csapágycserére; a megoldás lehet egyszerűen egy meglévő csapágy helyes visszahelyezése.
Jelek egy csapágy cserére szorulhat
Nem minden szokatlan hang vagy enyhe ellenállás jelenti a csapágy meghibásodását, de néhány jelre érdemes jobban odafigyelni:
- Gördülő mozgás, amely kissé egyenetlennek tűnik, mintha a cső nem forogna egy állandó tengelyen.
- Halk csiszoló vagy kattanó hang, amely csak bizonyos pontokon jelenik meg a kihúzás vagy visszahúzás során.
- Látható holtjáték, amikor óvatosan, kézzel ellenőrzi a görgőcsövet vagy a kar csuklóját anélkül, hogy túlzott erőt alkalmazna az anyagon.
- Motoros napellenző, amely a szokásosnál nagyobb erőfeszítést igényel a mozgás megkezdéséhez, még a teljes kinyúlás elérése előtt is.
Ezen jelek egyike sem igazolja automatikusan a csapágy meghibásodását. A korai azonosításuk azonban megkönnyítheti annak megállapítását, hogy a probléma a csapágyat, a szerelési szerkezetet, az igazítást vagy a mechanizmus más részét érinti.
Karbantartási szempontok a telepítés után
A csapágy helyes beszerelése után a folyamatos karbantartás általában egyszerű, de néhány szokás segíthet a folyamatos működés fenntartásában:
- Rendszeresen ellenőrizze, hogy nem halmozódott-e fel por a hengercsővégek közelében, különösen olyan kültéri környezetben, ahol pollen vagy homok van kitéve.
- Figyelje a forgási hang változásait a rendszeres használat során; a halk gurulásról halk zümmögésre vagy durva hangra történő észrevehető változás jelezheti a kopás kialakulását.
- Kerülje a túlkenést, mivel a felesleges zsír magához vonhatja a törmeléket, amely a csapágyfutam felé haladhat.
- Rendszeresen ellenőrizze a rögzítőkapcsokat, különösen erős szél előtt és után, amikor a karok és az ízületek ismétlődő mozgást tapasztalhatnak.
- Erős esőzések után törölje le a szabaddá vált fémházat, mert a beszorult nedvesség hozzájárulhat a csapágyülés körüli korrózióhoz.
A gyakori napi kerékpározással járó kereskedelmi létesítményeknél a néhány havonta végzett rövid vizuális és működési ellenőrzés gyakorlati karbantartási szokás lehet, nem pedig észrevehető működési probléma megjelenésére várni.
Éghajlati és szezonális tényezők, amelyeket érdemes figyelembe venni
A kültéri napellenzők a legtöbb beltéri mechanikai alkatrészhez képest szélesebb körű feltételekkel szembesülnek, és ez idővel befolyásolhatja a csapágyak viselkedését. Párás vagy tengerparti éghajlaton a nedvességnek való kitettség gyakoribb ellenőrzést igényelhet, mivel a sós levegő és a páralecsapódás hozzájárulhat a kitett fém alkatrészek körüli fokozatos korrózióhoz. Szárazabb, porosabb éghajlaton a részecskék felhalmozódása fontosabb problémává válhat, ami fontossá teszi a tisztítási időközöket.
A hőmérséklet-változások az alkatrészek közötti kapcsolatot is befolyásolhatják. A beszerelés során simán illeszkedő csapágyak némileg eltérő körülményeket tapasztalhatnak, mivel a környező anyagok kitágulnak vagy összehúzódnak a szezonális hőmérséklet-változásokkal. Ez az egyik oka annak, hogy a telepítők a rutin karbantartás során újra ellenőrizhetik a forgást, nem pedig azt feltételezik, hogy a kezdeti illeszkedés minden működési körülmény között változatlan marad.
A napellenző kialakításához illeszkedő csapágyak
Nem minden napellenző használja ugyanazt a csapágykonfigurációt, és a csapágyelrendezésnek a mechanikai szerkezethez való hozzáigazítása ugyanolyan fontos, mint maga a felszerelési technika.
A behúzható szövet napellenzők általában csővégű csapágyakon alapulnak, amelyek támogatják a folyamatos forgást. Az összecsukható karos rendszerek jobban függenek a karcsuklók forgócsapágyaitól, amelyek ismétlődő oda-vissza mozgást tapasztalnak, nem pedig folyamatos pörgést. A sínvezetésű vagy pergola-stílusú előtetők szíjtárcsa-szerű csapágyakat használhatnak, amelyek segítenek a kábelt vagy a szíjat egy fix útvonalon elhelyezni.
Ez a különbségtétel azért fontos, mert egy mozgásminta köré tervezett csapágy nem biztos, hogy megfelelő egy másik alkalmazáshoz. A napellenző vasalatokkal dolgozó beszállítók a cserealkatrészek megbeszélésekor általában figyelembe veszik a csapágy elhelyezkedését, a ház geometriáját, a mozgási mintát, a tengelyelrendezést és a várható működési feltételeket.
Kulcs elvitelek
- A cserecsapágy beszerelése előtt ellenőrizze a tengely és a ház méreteit.
- A csapágy behelyezése előtt tisztítsa meg a házat és a tengelyfelületet.
- Helyezze be a csapágyat egyenesen, és gyakoroljon egyenletes nyomást.
- Az összeszerelés befejezése előtt ellenőrizze a rögzítőkapcsokat, rögzítőgyűrűket vagy végsapkákat.
- Tesztelje a forgást, mielőtt újra csatlakoztatná a szövetet vagy a kar mechanizmust.
- A ház károsodásának elkerülése érdekében használjon megfelelő ki- és beszerelési eszközöket.
- A csapágykonfiguráció kiválasztásakor vegye figyelembe a napellenző mozgási mintáját.
- A rendszeres ellenőrzés segíthet azonosítani a szokatlan zajt, ellenállást, játékot vagy beállítási problémákat, mielőtt azok nagyobb karbantartási problémákká alakulnának.
A kültéri napellenző alkatrészeinek gördülőcsapágy-beépítése gondos mérésre, tiszta felületekre, egyenletes üléknyomásra és helyes rögzítésre épülő folyamat. Ezen lépések egyike sem bonyolult önmagában, de bármelyik kihagyása befolyásolhatja a csapágy működését és a környező napellenző szerkezet működési állapotát.
Akár egyetlen lakossági behúzható napellenzőn dolgozik, akár kereskedelmi egységek csoportját karbantartja, a következetes telepítési sorrend betartása megkönnyítheti az ellenőrzést és a karbantartást. Ugyanez az elv érvényes a cserecsapágyak vagy szíjtárcsa-szerelvények beszerzésekor is: a ház kialakításának, a tengelyelrendezésnek, a mozgási mintának és a környező szerkezetnek a megértése világosabb alapot biztosít a megfelelő alkatrész kiválasztásához.
A cserecsapágyakat vagy szíjtárcsa-szerelvényeket beszerző szerelők számára a napellenző-specifikus házkialakításokat ismerő beszállítóval való együttműködés kiszámíthatóbbá teheti a szerelési folyamatot, mivel a konzolok geometriája és a csapágyak elrendezése a különböző napellenzőrendszerekben eltérő lehet. A telepítés közbeni gondos odafigyelés és az ésszerű szezonális ellenőrzések segíthetnek abban, hogy a mechanizmus zökkenőmentesen működjön a mindennapi használat során.
