Milyen méretei számítanak a napellenző görgőjének a rendszer megfelelő illeszkedéséhez

A napellenző görgőjének cseréjekor vagy fejlesztésekor tudnia kell, hogy milyen méretei számítanak a napellenző görgőjének a rendszer megfelelő illeszkedéséhez? fontos része a folyamatnak. A görgő kicsi és egyszerű alkatrésznek tűnhet, de méretei befolyásolják, hogyan ül a szerelvényben, hogyan érintkezik a vezetővel, csatlakozik a tengelyhez, és hogyan mozog működés közben. A megjelenés alapján történő választás ezért problémákat okozhat a telepítés során.

Behúzható napellenzők, teraszárnyékoló rendszerek, lakóautó napellenzők, összecsukható szerkezetek és hasonló mechanizmusok esetén a görgőt a teljes összeállítás részének kell tekinteni. Az átmérő, a szélesség, a furat, a tengely helyzete, a profil és a rendelkezésre álló beépítési hely a történet más-más részét árulja el.

Nem az a cél, hogy minden lehetséges mérést összegyűjtsünk. Azon méretek azonosítása, amelyek ténylegesen befolyásolják az illeszkedést és a mozgást.

Miért kell a görgő méreteit együtt figyelembe venni?

Egy henger nem működik önmagában. Általában tengellyel, konzollal, csapággyal vagy persellyel, vezetővel, sínnel, kerettel vagy más mozgó alkatrészrel működik.

Az egyik méret megváltoztatása hatással lehet az összeállítás másik részére.

Például egy eltérő kerékátmérő megváltoztathatja a mozgó szerkezet helyzetét a vezetőhöz képest. A szélesebb kerék zavarhatja a közeli konzolt. Eltérő furat megakadályozhatja a meglévő tengely megfelelő illeszkedését. Még akkor is, ha a külső forma hasonlónak tűnik, a teljes telepítés eltérő lehet.

Éppen ezért nem szabad egyetlen mérésből kiválasztani a helyettesítőt.

Hasznos módja a folyamat átgondolásának:

Görgő mérete → beépítési helyzet → érintkezés a vezetővel → a szerelvény mozgása

Ha ennek a láncnak egy része nem egyezik, előfordulhat, hogy a görgő nem működik megfelelően.

Milyen napellenző görgő méreteit érdemes ellenőrizni?

Meglévő henger azonosításakor vagy új terv elkészítésekor több méretet is érdemes rögzíteni.

Nem minden projektre van szükség mindezen mérésekre. A releváns pontok a henger használatától függenek.

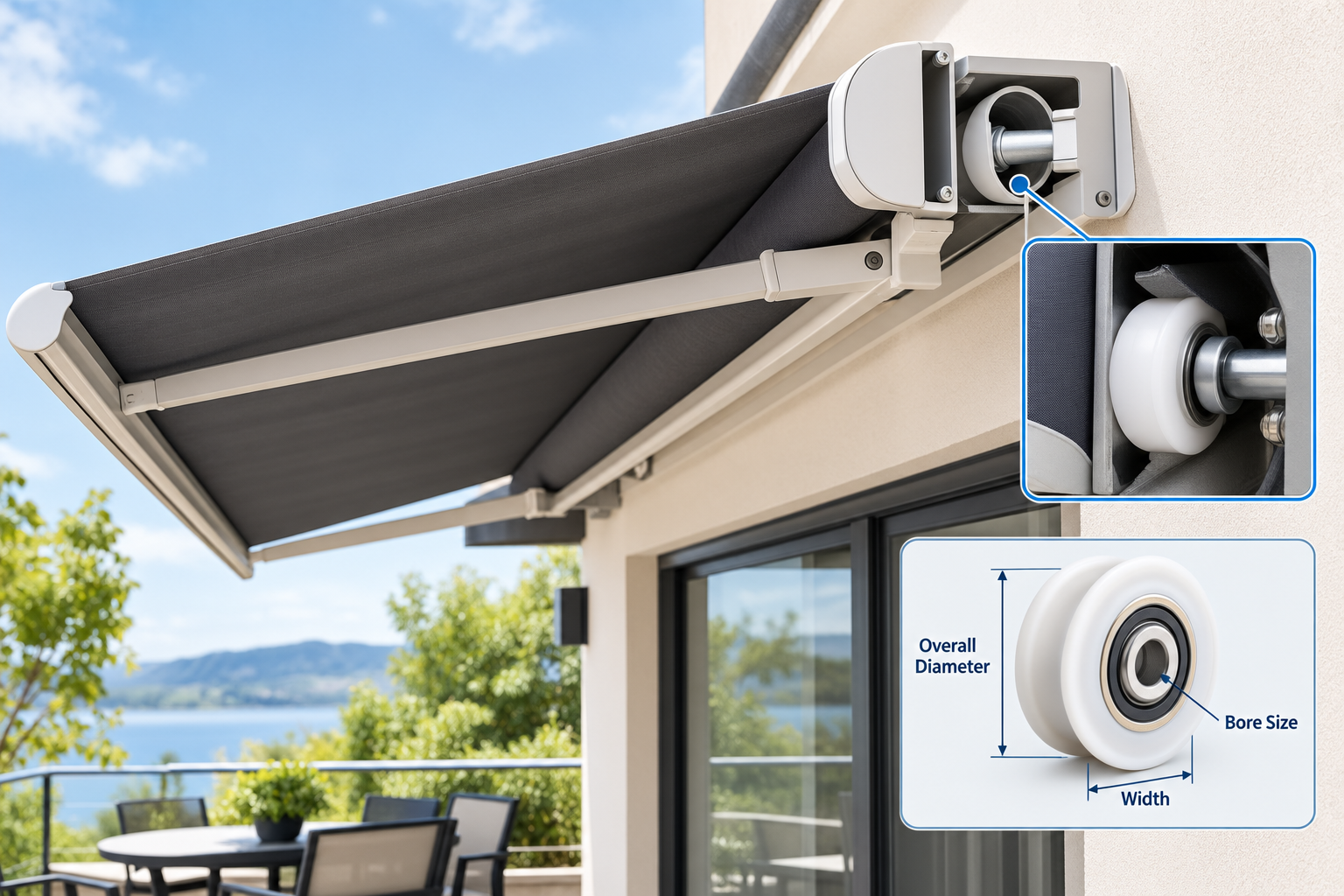

A külső átmérő befolyásolja a futási pozíciót

A külső átmérő gyakran az egyik első olyan méret, amelyet az emberek megmérnek, de jelentősége túlmutat a kerék méretének egyszerű leírásán.

Meg tudja határozni, hogy a görgő hol ül a pályához vagy a vezetőhöz képest. Ha a csererész átmérője észrevehetően eltérő, a mozgó rész magasabban vagy alacsonyabban ülhet a tervezettnél.

Ez a változás befolyásolhatja a közeli részek közötti távolságot. Ezenkívül megváltoztathatja a keret, a kocsi vagy a tartóelem helyzetét.

Emiatt az átmérőt a környező szerkezettel együtt kell figyelembe venni, nem pedig elszigetelt számként kezelni.

A szélesség többet határoz meg, mint az érintkezési terület

A kerék szélessége egy másik hasznos méret.

A görgőnek elég helyre van szüksége ahhoz, hogy megfelelően üljön a futófelületén, de elegendő oldaltávolságra is szüksége van. Ha a kerék túl széles a rendelkezésre álló helyhez képest, dörzsölheti a tartót vagy a vezetőfalat. Ha keskenyebb, mint az eredeti kialakítás, akkor az érintkezési helyzete megváltozhat.

A helyes szélesség tehát a kerék körüli fizikai tértől függ.

Meglévő alkatrész mérésekor ellenőrizze magát a kereket, valamint a kerék és a szomszédos alkatrészek közötti rést.

Hogyan befolyásolja a furat a kompatibilitást?

A furat a henger közepén áthaladó nyílás. Ez közvetlenül kapcsolódik a szerelvény által használt tengelyhez, tengelyhez, csaphoz vagy csapágyelrendezéshez.

A cserekeréknek megfelelő külső átmérője lehet, de mégsem illeszkedik, mert a középső csatlakozás eltérő.

Ezért a furatot az alábbiakkal együtt kell ellenőrizni:

• Tengely vagy tengely típusa
• Csapágy elrendezés
• Hub építés
• Megtartási módszer
• Elérhető oldaltávolság
• A kerék helyzete a konzolon belül

Egyes kiviteleknél a kerék egy tengely körül forog. Más esetekben csapágy van a kerékbe integrálva. Ezért ugyanazok a külső méretek különböző belső szerkezetű alkatrészeket írhatnak le.

Ez az egyik oka annak, hogy a telepített görgő fényképe hasznos lehet csere kérésekor.

A kerékprofil ugyanolyan fontos, mint a méret?

Sok alkalmazásban igen.

A görgő nem egyszerűen egy kerek tárgy. Futófelülete lehet lapos, hornyolt, ívelt, karimás vagy egy adott vezetőnek megfelelő alakú.

A profil határozza meg, hogy a kerék hol érintkezik.

Vegyünk egy egyszerű példát. A sík felületen való futásra tervezett görgők érintkezési viszonyai eltérőek, mint a hornyon belüli görgők. Két kerék hasonló külső átmérővel rendelkezhet, de mégis eltérő mechanikai elrendezéshez tartozik.

Egyezzen a futófelülettel, ne csak a kerékkel

Meglévő napellenző görgőjének ellenőrzésekor ellenőrizze azt a területet, ahol a kerék ténylegesen működik.

Keresse meg:

• Lapos érintkezési felületek
• Hornyok vagy csatornák
• Megemelt vezető élek
• Oldalsó karimák
• Ívelt futószakaszok
• Zárt vezetőterek
• Egyenetlen érintkezés jelei

A pálya állapota is hasznos információkkal szolgálhat. Kopásnyomok jelenhetnek meg, ahol a görgő általában érintkezik a környező szerkezettel.

Ez különösen akkor lehet hasznos, ha az eredeti alkatrész elhasználódott, és a profilját már nem könnyű azonosítani.

Mi a helyzet a teljes telepítési hellyel?

A henger alapméretei megfelelőek lehetnek, és akkor is alkalmatlanok lehetnek, ha nincs körülötte elég hely.

Ez egy könnyen figyelmen kívül hagyható részlet a cseremunka során.

Mérje meg az alkatrész körüli teret, ne csak magát az alkatrészt. Ellenőrizze a távolságot a kerék és a tartó, a közeli keretelemek, a vezetőfelületek, a rögzítők és más mozgó alkatrészek között.

Egy hasznos vizsgálatnak több gyakorlati kérdésre is választ kell adnia:

1. Be tud lépni a henger beépítési helyzetbe?
2. El tud forgatni anélkül, hogy hozzáérne a közeli részekhez?
3. A kerék egy vonalban marad a vezetővel?
4. Van elég hely a tengelynek vagy a csapágynak?
5. Telepíthető a rögzítő hardver?
6. A szerelvény továbbra is végighalad a teljes működési útján?

Ezek a kérdések az egyszerű méretellenőrzést megfelelő illeszkedésértékeléssé teszik.

Miért változtathatja meg a tengelyhelyzet az egész szerelvényt?

A henger közepe nem mindig van elhelyezve a rögzítési szerkezethez képest.

A tengely helyének kismértékű változása befolyásolhatja a környező alkatrész magasságát, szögét vagy helyzetét. Ennek akkor van jelentősége, ha a görgő egy kocsi, kar, konzol vagy irányított mozgásrendszer részét képezi.

Például, ha a kerék közepe eltér az eredeti kialakítástól, a görgő egy másik ponton érintkezhet a vezetővel. Ez megváltoztathatja a terhelés átvitelét az összeállításon keresztül.

Ezért egy nem szabványos görgő cseréjekor mérje meg a kerékközéppont és a rögzítőszerkezet közötti kapcsolatot, ne csak a kerék átmérőjét rögzítse.

Egy egyszerű mérési rendelés időt takaríthat meg

Nem kell mindent véletlenszerűen mérni.

Egy gyakorlati sorrendet könnyebb követni:

1. lépés: Fényképezze le a teljes összeállítást

A görgő eltávolítása előtt készítsen szélesebb képet. Ez azt mutatja, hogy az alkatrész hogyan van elhelyezve.

2. lépés: Távolítsa el és ellenőrizze a görgőt

Az eltávolítás után vizsgálja meg a kereket, az agyat, a furatot, a profilt és a rögzítési területet.

3. lépés: Rögzítse a fő méreteket

Kezdje a külső átmérővel, szélességgel, furattal és teljes magassággal.

4. lépés: Ellenőrizze a profilt

Óvatosan nézze meg a futófelületet és minden hornyot, karimát vagy ívelt részt.

5. lépés: Mérje meg a szerelési kapcsolatot

Jegyezze fel, hogyan áll a kerék a tengelyhez, a konzolhoz, a vezetőhöz és a közeli részekhez képest.

6. lépés: Hasonlítsa össze a görgőt az útmutatóval

Az útmutató felfedhet olyan információkat, amelyeket maga a kerék nem tud. Lehetőség szerint fotózd le a kettőt együtt.

Ez a folyamat világosabb referenciaként szolgál a szállító, karbantartó csapat vagy terméktervező számára.

Mi történik, ha az egyik dimenzió kissé eltér?

Nem minden méretkülönbség jelenti automatikusan azt, hogy egy henger nem tud működni. A hatás attól függ, hogy hol keletkezik az eltérés, és hogyan tervezték a rendszert.

A kritikátlan külső felület megváltoztatásának kevés gyakorlati hatása lehet. A furat, a futóprofil vagy a szerelési helyzet változása sokkal jelentősebb lehet.

Éppen ezért a mérettűrést a funkcióval összefüggésben kell figyelembe venni.

Csere beszerzéshez célszerű a méréseket három csoportba osztani:

Ez a megközelítés megkönnyíti az ellenőrzés megértését, és segít elkerülni a szükségtelen méréseket.

Mikor érdemes egyéni hengert választani?

A szabványos alkatrészek jól működhetnek, ha az eredeti kialakítás már követi a kialakult görgőkonfigurációt.

Egyedi görgő akkor jöhet számításba, ha a meglévő alkatrész szokatlan profilú, nem szabványos furattal, speciális rögzítési szerkezettel, korlátozott beépítési hellyel rendelkezik, vagy olyan kialakítású, amely nehezen illeszthető a rendelkezésre álló cserealkatrészhez.

A testreszabás akkor is hasznos lehet az OEM fejlesztés során, amikor a görgőt egy adott keret vagy vezetőkör köré kell megtervezni.

Ezeknél a projekteknél a méreteket a teljes mechanikai rajz részének kell tekinteni, nem pedig önálló termékleírásnak.

A beszállítónak információra lehet szüksége a vezetőről, a tengelyről, a tartókonzolról, a működési környezetről és a tervezett mozgásról, mielőtt megerősítené a megfelelő tervezést.

A személyre szabott szíjtárcsák és görgők gyártása érdekében a gyártók, mint például a HUNE, áttekinthetik a szerkezetet, és kifejleszthetik a szükséges szerelési és mozgási feltételeknek megfelelő alkatrészt. A HUNE termékpalettája különböző tárcsaprofilokat és testre szabott szíjtárcsa-megoldásokat tartalmaz, amelyek akkor lehetnek relevánsak, ha egy szabványos alkatrész nem illeszkedik a meglévő mechanikai elrendezéshez.

Hogyan készíthetnek a vásárlók jobb hengerinformációkat?

Egy egyértelmű kérés jelentősen megkönnyítheti a technikai kommunikációt.

Ahelyett, hogy csak egy mérést küldene, készítsen egy kis információs csomagot, amely tartalmazza:

• Fotók az eredeti hengerről
• Fotók a teljes telepítésről
• Fő méretmérések
• A kerékprofil részletei
• Tengely vagy tengely információ
• Útmutató vagy nyomon követhető fényképek
• Szerelési mód
• Alkalmazás típusa
• Csere vagy új fejlesztés szükséges
• Várható beszerzési mennyiség

A rajz hasznos, ha rendelkezésre áll, de nem mindig szükséges az elején. A fizikai minta és az áttekinthető fényképek is segíthetnek a gyártónak megérteni az alkatrészt.

Gyakorlati ellenőrző lista rendelés előtt

A napellenző görgőjének cseréjének megerősítése előtt tekintse át a következő pontokat:

Kerék

• Külső átmérő
• Szélesség
• Profil
• Furat
• Hub szerkezet

Szerelés

• Tengely vagy tengely
• Konzol helyzete
• Megtartási módszer
• Rendelkezésre álló beépítési hely

Működési feltételek

• Vezető alak
• Kapcsolattartási pozíció
• Felmentés
• Mozgásirány
• Lehetséges ívelt szakaszok

Alkalmazás

• A napellenző típusa
• Kültéri expozíció
• A mozgás gyakorisága
• Csere vagy új dizájn

Ez az ellenőrző lista nem igényel bonyolult műszaki számításokat. Célja, hogy a rendelés leadása előtt megbizonyosodjon arról, hogy a henger és a rendszer többi része közötti fizikai kapcsolat megérthető.

Kulcs elvitelek

• Külső átmérő affects the roller's running position within the assembly.
• Kerék width needs to be considered together with contact area and side clearance.
• Furat dimensions should match the shaft, axle, pin, or bearing arrangement.
• A futóprofilnak meg kell egyeznie a vezető- vagy érintkezési felülettel.
• A tengely helyzete befolyásolhatja a környező alkatrészek magasságát, szögét és mozgását.
• Rendelkezésre álló beépítési hely should be checked before confirming a replacement.
• A hengerről, a szerelési szerkezetről és az útmutatóról készült fényképek hasznos információkkal szolgálhatnak a mérések mellett.
• Egyedi görgők jöhetnek szóba, ha a szokatlan profilok, szerelési szerkezetek vagy helykorlátozások miatt a szabványos alkatrészek nehezen illeszkednek egymáshoz.

A megfelelő dimenzió az, amely az egész rendszert támogatja

A napellenző görgőjének méretezésekor nem egyszerűen azonos külső átmérőjű kereket kell keresni. A megfelelő illeszkedés attól függ, hogy több méret hogyan működik együtt.

Az átmérő befolyásolja a futási pozíciót. A szélesség befolyásolja az érintkezést és a távolságot. A furat határozza meg a tengely csatlakozását. A profil szabályozza az útmutatóval való interakciót. A szerelési méretek határozzák meg, hogy a görgő megfelelően ülhet-e a szerelvény belsejében.

A környező tér is számít.

Emiatt a leghasznosabb megközelítés az, ha először megvizsgáljuk a teljes mechanizmust, majd azonosítjuk azokat a méreteket, amelyek szabályozzák a telepítést és a mozgást. Néhány jól megválasztott mérés, fényképekkel és alkalmazási információkkal alátámasztva, sokkal egyértelműbb alapot nyújthat a cserebeszerzéshez vagy az egyedi fejlesztéshez.

Ha a görgőt a napellenző rendszer részeként kezelik, nem pedig elszigetelt kerékként, a méretellenőrzés sokkal könnyebben érthetővé válik. Ez az a hely, ahol az alkatrészek gondos kiválasztása segíthet csökkenteni az elkerülhető illesztési problémákat az összeszerelés és a karbantartás során.
