A vezetőgörgőt gyakran kicserélik a rutin karbantartáshoz, és néha a szíj vagy a huzal hirtelen másképp halad. Ez az eltolódás általában a barázda kialakítására vezethető vissza. Ez egyike azoknak a részleteknek, amelyek ritkán kapnak második pillantást, amíg valami inogni nem kezd, megcsúszik vagy egyenetlenül kopik. Amint a barázda tényleges funkciója világossá válik, a vonalproblémák nagy része már nem tűnik rejtélynek.
Miért számít a Groove többet, mint amilyennek látszik?
A vezetőgörgő munkája egyszerűen hangzik: tartsa a szíjat, a kábelt, a láncot vagy a szalagot egyenes, ellenőrzött úton. A horony, vagyis a henger felületébe vágott vagy beleöntött csatorna az, ami ténylegesen elvégzi a vezetési munkát. A horonyprofil megváltoztatása megváltoztatja, hogy mekkora érintkezési felülete van a görgőnek a mozgó anyaggal, milyen szorosan tartja a helyén az anyagot, és mekkora súrlódás keletkezik működés közben.
A horony kevésbé dekoratív részletként, hanem inkább kormányszerkezetként funkcionál. A túl sekély horony terhelés hatására oldalra sodródhat az övön. A túl szorosan olyan erősen fogható, hogy felgyorsítja a görgő és az öv kopását is. Valahol e szélsőségek között van általában ott, ahol a rendszer a legsimábban fut, és ez az egyensúlyi pont nagymértékben függ az alkalmazástól.
Ismerkedés a közös groove-profilokkal
Nem minden hornyot vágnak egyformán, és minden forma más-más kompromisszumot hoz.

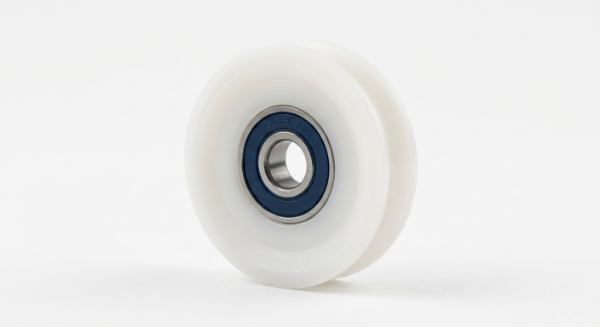

V alakú hornyok
A körszíjakkal vagy drótkötéllel használt görgőkön gyakoriak a V-hornyok. A ferde oldalak természetesen középre helyezik az övet, ahogy az behelyeződik a csatornába, ami segít csökkenteni az oldalirányú mozgást. Ez az öncentráló hatás az egyik oka annak, hogy a V-hornyok oly gyakran jelennek meg a csomagolósorokon és a könnyű anyagmozgató berendezésekben.
U-alakú és kerek hornyok
A lekerekített vagy U alakú csatornák hajlamosak az érintkezési nyomás egyenletesebb elosztására a szíj vagy a kábel felületén, mint az éles V-vágás. Ez kíméletesebb lehet a lágyabb szalaganyagoknál, mivel egyetlen érintkezési ponton kisebb a nyomás. A drótkötél- és kábelvezetőgörgők gyakran használják ezt a profilt, mert úgy tartja a kábelt, hogy nem csípné meg.
Lapos vagy horony nélküli felületek
Egyes görgők teljesen kihagyják a hornyot, és sík felületre támaszkodnak. Ez jól működik széles szalagoknál vagy lapos szalagoknál, ahol az oldalirányú vezetést a rendszer más alkatrészei, például az oldalkarimák vagy a különálló nyomkövető görgők adják. Horony nélkül azonban a görgő teljes mértékben a külső beállítástól függ, hogy megakadályozza a sodródást.
Több hornyos és lépcsős kivitel
Azok a berendezések, amelyek több szálat egyszerre kezelnek, mint például a többhuzalos adagolórendszerek, használhatnak görgőket, amelyek szélességében ismétlődő hornyok vannak. Az egyes csatornák közötti térköz és konzisztencia itt fontossá válik, mivel az egyenetlen távolság miatt az egyik szál más feszültség alatt fut, mint a szomszédai.
Mélység, szélesség, valamint a fogás és a szabadság egyensúlya
A horony mélysége és szélessége együtt működik, és a megfelelő egyensúly elérése valójában a horony és a rajta áthaladó anyag összehangolásáról szól.
- Sekély barázdák lehetővé teszi az öv vagy a kábel könnyebb kioldását, de kevésbé ellenáll az oldalirányú mozgásnak.
- Mélyebb barázdák biztonságosabban tartja az anyagot, ami segít nagy sebességű vagy vibrációnak kitett környezetben, de idővel növelheti a súrlódást és a hőképződést.
- Keskeny barázdák kisebb átmérőjű kábelekhez vagy vékonyabb szíjakhoz illeszkedik, csökkentve a felesleges játékot.
- Szélesebb hornyok vastagabb anyagokat is alkalmazhat, de nagyobb ingadozást engedhet meg, ha az illeszkedés túl laza.
A szíj vagy kábel átmérőjéhez még kis mértékben is nem illeszkedő horony gyakran egyenetlen kopási mintázatként jelenik meg jóval azelőtt, hogy látható működési problémát okozna. Ez az oka annak, hogy a hornyok méretét a megrendelés beérkezése előtt meg kell erősíteni a szállítóval, nem pedig a telepítési problémák megjelenése után.
Anyagpárosítás: Hogyan működik a horony alakja a görgős keverékkel
A horonygeometria nem működik elszigetelten. Maga a görgő anyaga, legyen az nylon keverék, poliuretán, gumibevonat vagy műanyag külső réteggel ellátott fém mag, kölcsönhatásba lép a horony alakjával, hogy meghatározza, hogyan teljesít az egész szerelvény ismételt mozgás esetén.
A mély horonnyal párosított lágyabb anyag időnként enyhén deformálódhat tartós nyomás hatására, ami finoman megváltoztatja a horony eredeti profilját a több hónapos használat során. A keményebb anyag tovább tartja formáját, de több rezgést vagy zajt továbbíthat, különösen az éles belső szögű hornyokban. A gyártók gyakran enyhén lekerekítettre állítják a hornyok éleit, nem pedig éles sarkokat, hogy csökkentsék az anyag feszültségkoncentrációját ezen a ponton.
Terheléseloszlás és a rejtett stresszpontok
Minden horony egy érintkezési zónát hoz létre, és ez a zóna az, ahol a terhelés átkerül a görgő és a vezető között. Egy rosszul illeszkedő horony létrehozhatja az úgynevezett becsípődési pontot, egy keskeny területet, ahol a nyomás koncentrálódik, ahelyett, hogy szétterülne.
Idővel a csípőpontok hozzájárulnak néhány visszatérő problémához:
| Groove állapot | Közös hatás a teljesítményre |
|---|---|
| A horony túl keskeny az övszélességhez | Helyi nyomásnövekedés, gyorsabb felületkopás |
| A horony túl sekély a kábel átmérőjéhez képest | Csökkent követési stabilitás, fokozott sodródás |
| Éles belső horonyszögek | Magasabb feszültségkoncentráció, lehetséges repedés az idő múlásával |
| A horonymélység inkonzisztens a görgő szélességében | Egyenetlen feszültségeloszlás, ferdeség lehetséges |
| A horonyprofil nem illeszkedik a szíj keresztmetszetéhez | Túlzott súrlódás, fokozott hő működés közben |
E problémák egyike sem jelentkezik egyik napról a másikra. Fokozatosan épülnek fel, ezért a horony állapotának időszakos ellenőrzése, nem csak a gördülőcsapágy vagy a tengely, továbbra is hasznos szokás marad a karbantartási ellenőrző listákon.
A Groove Design illeszkedése az alkalmazáshoz
A különböző iparágak a különböző horonyprofilok felé hajlanak egyszerűen azért, mert anyagaik és működési feltételeik nagyon eltérőek. Íme egy általános kép a működésről:
| Alkalmazás típusa | Tipikus Groove Preference | okoskodás |
|---|---|---|
| Vezeték- és kábelkezelés | U alakú vagy kerek horony | Kerek keresztmetszetű bölcsők becsípődés nélkül |
| Csomagoló és szállítószalagok | V-horony vagy lapos oldalsó vezetőkkel | Önközpontosítás vagy külső igazítás támogatása |
| Tolóajtó- és kapurendszerek | Sekély V-horony | Sima, alacsony súrlódású oldalirányú mozgás |
| Többszálú huzaladagolás | Többhornyú, egyenletesen elosztott | Az egyes szálakat elkülönítve és egymáshoz igazítva tartja |
| Textil- és szálfeldolgozás | Lekerekített horony, lágyabb anyagpárosítás | Csökkenti a felületi kopást a finom szálakon |
A mindennapi viselet és a barázda alakja felgyorsítja vagy lelassítja
A horonykopás elkerülhetetlen a henger élettartama során, de mértéke és mintázata gyakran elárulja, hogy az eredeti horonyválasztás megfelel-e az alkalmazásnak.
Néhány jel, amire érdemes figyelni a rutinellenőrzés során:
- Egyenetlen horonymélység a görgő szélességében, ami gyakran jelzi, hogy valahol az áramlás irányában eltolódott
- Fényes vagy polírozott foltok a horony belsejében, ami bizonyos érintkezési pontokon túlzott súrlódásra utal
- Az öv vagy kábel a horony egyik oldalán magasabban húzódik, mint a másikon
- Fokozott zaj vagy vibráció működés közben, összehasonlítva a henger újonnan történő felszerelésével
- Kis repedések képződnek az éles belső hornyos sarkok közelében, különösen keményebb görgős anyagoknál
Ezek korai felismerése általában egy egyszerű görgőcserét jelent, nem pedig egy nagyobb javítást, amely szíjakat, kábeleket vagy csatlakoztatott gépeket foglal magában.
A hornyolási lehetőségek megvitatása a hengerszállítóval
Mivel a hornyokra vonatkozó követelmények alkalmazásonként nagyon eltérőek, a beszállítóval folytatott beszélgetés általában zökkenőmentesen megy a konkrétumokkal, nem pedig az általános kérésekkel. A hasznos részletek általában a szíj vagy kábel átmérője, a várható működési sebesség, a környezeti feltételek, például a hőmérséklet-tartomány vagy a nedvességnek való kitettség, valamint az, hogy a henger folyamatosan vagy szakaszos ciklusokban fog-e futni.
Egy szállító, aki ismeri a horonyprofilok széles skáláját, általában végig tudja járni a kompromisszumokat egy adott beállításnál, ahelyett, hogy alapértelmezés szerint egyetlen szabványos formát választana. Ez különösen hasznosnak bizonyul az egyedi felszereléseknél, ahol a horony méretei nem mindig egyeznek meg pontosan a használt szíjjal vagy kábellel.
Lehet, hogy a hornyos kialakítás nem a legszembetűnőbb része az ipari vezetőgörgőknek, de csendesen befolyásolja a nyomkövetési stabilitást, a kopási sebességet, a súrlódási szintet és a rendszer általános megbízhatóságát. Akár a csomagolószalagot vezető V-hornyokról, akár a drótkötelet tartó lekerekített csatornákról van szó, a horony alakja és mérete több munkát végez, mint azt a legtöbb ember gondolná, amíg valami kissé el nem megy. Ha odafigyelünk a hornyok állapotára a rutinszerű karbantartás során, és őszintén beszélünk a hornyolási lehetőségekről az új görgők kiválasztásakor, akkor a vártnál több fejfájást takaríthatunk meg egy ilyen kis dologtól.
