Miért alakulnak ki lapos foltok a 3D nyomtató V kerekei?

3D nyomtató V kerekek kis alkatrészek, de közvetlen kapcsolatban vannak azzal, ahogy a nyomtatókocsi halad a vezetőrendszerében. Amikor egy kerék lapos szakaszt hoz létre, a kocsi már nem mozog ugyanazzal a gördülési mintával egész útja során. Az eredmény egy észrevehető ütés, ismétlődő ellenállás, rezgés vagy szabálytalan mozgás lehet, ami könnyebben észrevehető a nyomtatás során.

A lapos folt általában nem jelenik meg ok nélkül. Ez összefüggésben lehet azzal, hogy a kerék milyen erősen érintkezik a sínnel, mennyi ideig marad a nyomtató egy helyzetben, a futófelület állapotával, a kerék anyagával, a csapágytámasztékkal vagy a kocsi összeszerelési módjával.

A felhasználók és a berendezésgyártók számára hasznosabb megérteni, hogy mi történik a kerék és a sín között, mint egyszerűen cserealkatrészként kezelni a sérült kereket.

Mit jelent valójában egy lapos folt?

A V-keréknek általában folyamatos ívelt külső felülete van, amely követi a vezetősín profilját. Ahogy a kocsi mozog, a kerék forog, és áthelyezi az érintkezési pontot a kerülete mentén.

Egy lapos folt megváltoztatja ezt a kapcsolatot.

A lekerekített érintkezési felület fenntartása helyett a kerék egy része enyhén összenyomódik vagy deformálódik. Amikor ez a szakasz eléri a sínt, előfordulhat, hogy a kerék nem gördül pontosan úgy, mint a többi forgása során.

A változás elég kicsi lehet ahhoz, hogy elkerülje a gyors szemrevételezést. Egyes esetekben a probléma könnyebben észrevehető, ha a kocsit lassan, kézzel mozgatja.

Miért laposodik a kerék?

Számos oka lehet, és előfordulhatnak együtt is.

Ez az oka annak, hogy egy új kerék egyszerű felszerelése nem oldja meg az alaphelyzetet, ha ugyanaz a mechanikai állapot marad.

A keréknyomás és a lapos foltok közötti kapcsolat

A lapos foltok megértésének egyik legegyszerűbb módja, ha az érintkezési nyomásra gondolunk.

A V-keréknek kellően érintkeznie kell a sínnel, hogy a kocsi stabil maradjon. Ugyanakkor a túlzott nyomás szükségtelenül megterhelheti a kereket.

Ha a beállítás túl szoros, a kerék akkor is erősen rányomható a sínre, ha a kocsi nem mozog. A külső anyagot ezután folyamatos tömörítésnek vetik alá.

Műszaki polimerből készült kerék esetén a hosszan tartó összenyomás fokozatosan megváltoztathatja az érintkezési felület alakját.

A nyomtatónak nem kell működnie

Ez egy fontos részlet.

Egy kerék lapos területet képezhet, miközben a nyomtató mozdulatlanul áll.

Ha egy kocsi hosszú ideig egy helyzetben marad, a kerék ugyanazon része a sínnek marad. A hatás akkor válik relevánsabbá, ha az érintkezési erő nagyobb a szükségesnél.

Amikor a gép újra elindul, a deformált rész ismételten áthalad az érintkezési ponton.

Ez azt az ismerős érzést keltheti, mintha egy kis ütés vagy bevágás kézi mozgás közben jönne létre.

Miért számít a parkolási helyzet?

Gondoljon egy olyan nyomtatóra, amely hosszabb ideig használaton kívül marad.

A kocsi a keret egyik területének közelében marad, és a kerekek ugyanabban a forgási helyzetben maradnak. Úgy tűnik, nem történik semmi, mert a gép ki van kapcsolva.

Mechanikailag azonban a kerekek továbbra is támasztják a kocsit.

Ha az érintkezési nyomás túlzott, az álló terhelés minden kerék ugyanarra a részére koncentrálódik. Idővel ez hozzájárulhat a helyi deformációhoz.

Ez nem jelenti azt, hogy minden parkoló nyomtatóban lapos foltok képződnek. A kerék felépítése, anyaga, érintkezési erő, hőmérséklet, gépbeállítás és tárolási feltételek egyaránt befolyásolják az eredményt.

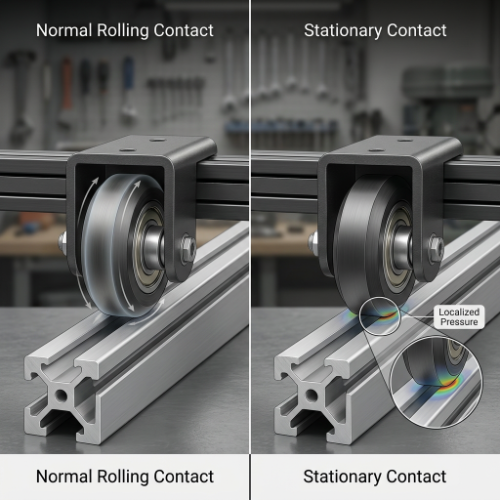

A mozgás megváltoztatja a kapcsolattartó pontot

Normál működés közben a kerék forog, és kerületének különböző részei találkoznak a sínnel.

Ez szétteríti az érintkezést a kerék körül.

Ha a nyomtató álló helyzetben marad, nincs ilyen újraelosztás. Egy kis rész terhelés alatt marad.

Ez az egyik oka annak, hogy a rendszeres használat mellett simának tűnő nyomtatón észrevehető bevágás keletkezhet, miután hosszabb ideig nem használta.

Lehetséges, hogy a helytelen beállítás a valódi ok?

Igen.

A keréknek megfelelő érintkezést kell tartania a vezetőfelülettel anélkül, hogy szükségtelen ellenállást kelt.

Ha a beállítás túl laza, a kocsi nem kívánt holtjátékot okozhat. Ha túl szoros, a kerék túlzott nyomást szenvedhet, és a kocsinak nagyobb erőre lehet szüksége a mozgáshoz.

Egyik feltétel sem kívánatos.

Egy egyszerű mechanikai ellenőrzés

Ha a nyomtató biztonságosan le van kapcsolva, és a megfelelő tengely szabadon mozoghat, a kocsi általában lassan, kézzel mozgatható.

Ügyeljen arra, hogy:

• A mozgás egyenletesnek tűnik a sínen mentén.
• Rendszeres időközönként ismétlődő dudor jelenik meg.
• A kocsi egy ponton észrevehetően szorosabbá válik.
• Úgy tűnik, hogy egy kerék tétovázik forgás közben.
• A kocsi enyhe nyomás hatására ringatózik.

A pontos ellenőrzési eljárás a nyomtató kialakításától függ, ezért a beállítások elvégzésekor be kell tartani a gyártó összeszerelési utasításait.

Milyen szerepet játszik a V Groove?

A V kerék alakját úgy tervezték, hogy kompatibilis V alakú futófelülettel működjön.

A ferde érintkező segít korlátozni a kocsit, miközben lehetővé teszi a kerék gördülését az extrudálás mentén.

Ez a geometria azt is jelenti, hogy mindkét felület állapota számít.

Ha a kerékprofil megváltozik, annak a sínhez való viszonya is megváltozik. A lapos rész, a feltört él, a kopott horony vagy az egyenetlen felület befolyásolhatja a kocsi haladását.

Egy kis változtatás megismételhető

Itt válnak érdekessé a lapos foltok mozgás szempontjából.

Tegyük fel, hogy egy keréknek van egy lapított területe.

Minden alkalommal, amikor a kerék ebbe a helyzetbe fordul, ugyanaz a szabálytalanság tér vissza az érintkezési ponthoz. Ha a kocsi tovább mozog, a hatás többször is megjelenhet.

Ez az ismétlődő mechanikai mintázat néha jobban észrevehető, mint a simaság általános csökkenése.

Hozzájárulhat a törmelék a kerék deformációjához?

A 3D nyomtató futófelülete összegyűjtheti a port, az izzószál-részecskéket, a műhelytörmeléket és egyéb apró szennyeződéseket.

A tiszta érintkezési felület lehetővé teszi a kerék és a sín rendeltetésszerű kölcsönhatását.

Ha törmelék szorul közéjük, az érintkezési feltételek megváltozhatnak. Egy kemény részecske helyi nyomáspontot hozhat létre, míg a finom anyag beágyazódhat a kerék felületébe.

Ez nem hoz létre automatikusan sík foltot, de a szennyeződés hozzájárulhat az egyenetlen érintkezéshez és a felgyorsult felületváltozásokhoz.

Ellenőrizze a sínt, mielőtt a kereket hibáztatná

A sérült kerék könnyen cserélhető, így csábító lehet azonnal a kerékre összpontosítani.

Azonban a sín is figyelmet érdemel.

Keresse meg:

• Látható törmelék a horony belsejében.
• Jelek a futófelület mentén.
• Szokatlan szennyeződés.
• Sérülés az érintkezési terület körül.
• Olyan szakaszok, ahol a kocsi eltérően viselkedik.

Szennyezett vagy sérült futófelületre szerelt cserekeréknél ismét hasonló tünetek jelentkezhetnek.

A kerék anyaga befolyásolja a lapos foltok kialakulását?

Az anyagválasztás szerepet játszik abban, hogy a kerék hogyan reagál a hosszú távú érintkezésre.

Sok asztali 3D nyomtató használ műszaki polimer kerekeket, mivel ezek a mechanikai szilárdság, az alacsony súrlódási jellemzők és az alumínium extrudáló rendszerekkel való kompatibilitás hasznos kombinációját biztosítják.

A különböző polimerek nem egyformán reagálnak a nyomásra, a hőmérsékletre, a nedvességre vagy a hosszú távú terhelésre.

A fém kerekek másképpen viselkednek, mint a polimer kerekek, míg más mérnöki anyagok a merevség és az érintkezési jellemzők saját kombinációját biztosítják.

A lényeg az, hogy az anyagot nem lehet külön értékelni a teljes útmutatórendszertől.

Cserealkatrészek esetében általában célszerűbb a kerékszerkezetet az eredeti mechanikai rendszerhez igazítani, mint pusztán a megjelenés alapján kiválasztani az anyagot.

Mi a helyzet a keréken belüli csapággyal?

A legtöbb figyelmet a külső kerék kapja, de van benne egy másik alkatrész is.

A csapágy támogatja a tengely körüli forgást. Ha a csapágy nem forog egyenletesen, a kerék szabálytalan mozgást tapasztalhat még akkor is, ha a külső felülete normálisnak tűnik.

A csapágyprobléma és a lapos folt némileg hasonló érzéseket kelthet kézi mozgás közben.

Például egy durva csapágy ismétlődő ellenállást kelthet, amikor a kerék forog. A sérült kerék hasonló ismétlődő érzést kelthet, amikor a deformált szakasz eléri a sínt.

Nézze meg együtt a kereket és a csapágyat

A szokatlan mozgások vizsgálatakor célszerű mindkét részt figyelembe venni.

Egy hasznos ellenőrzés a következőket tartalmazhatja:

1. A kerék külső felületének ellenőrzése.
2. Látható lapított részt keres.
3. Lassan forgassa a kereket.
4. Szokatlan érdesség ellenőrzése.
5. A tengely és a szerelési helyzet ellenőrzése.
6. A sín érintkezési felületét nézve.

Ez teljesebb képet ad, mint a kerék egyedüli vizsgálata.

Hogyan befolyásolhatják a lapos foltok a nyomtatást?

A hatás attól függ, hogy milyen súlyos a deformáció, és hol található az érintett kerék.

A hétköznapi mozgás során kis változás alig észrevehető. Egy nagyobb szabálytalanság időszakos változásokat idézhet elő a kocsi mozgásában.

A lehetséges jelek a következők:

• Ismétlődő felületi minták.
• Egyenetlen mozgás egy tengely mentén.
• Kézi mozgás közben észrevehető ütés.
• A kocsi vibrációja.
• Változások az első réteg konzisztenciájában.
• További zaj utazás közben.

Ezek a tünetek nem bizonyítják, hogy a kerék lapos folttal rendelkezik. A szíjak, a keretbeállítás, a csapágyak, a rögzítő hardverek, az extrudálás állapota és a mozgásrendszer egyéb részei hasonló eredményeket produkálhatnak.

Ezért hasznos a mechanikai rendszer egészének ellenőrzése.

Miért nem mindig a kerék meghúzása a megoldás?

Ha a kocsi lazának érzi magát, a beállítás meghúzása kézenfekvő megoldásnak tűnhet.

De a nagyobb nyomás nem jelent automatikusan jobb mozgást.

Ha a kerék felülete már sérült vagy egyenetlen, a növekvő érintkezési nyomás észrevehetőbbé teheti az egyenetlenséget. Ezenkívül növelheti az ellenállást, és további terhelést jelenthet a kerékre.

Jobb megközelítés, ha a rendszert a nyomtató kialakításának megfelelően állítjuk be, és ellenőrizzük, hogy a kocsi egyenletesen mozog-e nemkívánatos játék nélkül.

Különbség van a cég és a túlterhelt között

A keréknek érintkeznie kell a sínnel.

Nem kell feleslegesen összenyomni.

Ez a megkülönböztetés különösen fontos a polimer kerekek esetében, mivel ezek hosszú távú nyomásra való reakciója eltér a merev fém alkatrészekétől.

Eltűnhet egy lapos folt magától?

A felhasználók néha észreveszik, hogy a nyomtató többszöri mozgatása után a kerék jobban érzi magát.

Ez azért fordulhat elő, mert a kerék már nem teljesen ugyanabban a helyzetben van, vagy azért, mert a folyamatos forgás során kisebb deformáció kevésbé észrevehető.

Ez azonban nem jelenti azt, hogy minden lapos folt magától megjavul.

Ha a kerék maradandó alakváltozást, anyagi sérülést vagy egyértelműen megváltozott profilt észlel, a folyamatos használat egyszerűen megtarthatja a rendszerben lévő szabálytalanságot.

Ezért a látható sérült kereket értékelni kell, nem pedig azt feltételezni, hogy a további nyomtatás visszaállítja eredeti alakját.

Mikor kell V-kereket cserélni?

A csere akkor érdemes megfontolni, ha a keréken látható sérült terület van, vagy ha az állapota egyértelműen befolyásolja a kocsi mozgását.

Néhány jel megérdemli a figyelmet:

Látható felületi deformáció

A lelapított szakasz, letört él vagy jelentősen megváltozott horonyprofil azt jelzi, hogy az érintkezési felület már nincs a tervezett állapotban.

Ismétlődő mozgási bevágások

Ha a kocsi bizonyos időközönként ismételten beakad vagy ütődik, ellenőrizze a kerék forgását és a futófelületet.

Állandó kocsi instabilitás

Ha a kocsit nem lehet úgy beállítani, hogy stabil mozgást tartson fenn túlzott ellenállás nélkül, akkor a kerékszerelvényt alaposabban meg kell vizsgálni.

Szokatlan csapágyviselkedés

Egy durva vagy zajos csapágy még akkor is befolyásolhatja a kerék mozgását, ha a külső felület elfogadhatónak tűnik.

A cserét az alkatrész tényleges állapotán és a nyomtatószerelvény követelményei alapján kell elvégezni.

Hogyan csökkenthetik a gyártók a kockázatot a terméktervezés során?

A 3D nyomtatószerelvényeket gyártó gyártóknál a lapos foltok megelőzése már azelőtt megkezdődik, hogy a nyomtató elérné a felhasználót.

A kerék kiválasztása, a kocsi geometriája, a csapágyak elrendezése, a beállítási mód, a sínek kompatibilitása és a tárolási feltételek egyaránt szerepet játszanak.

A jól megtervezett szerelvénynek elegendő érintkezést kell biztosítania a kocsi vezetéséhez, miközben elkerüli a kerék szükségtelen összenyomását.

A tárolás a mechanikai tervezés része

A tárolási utasítások is számíthatnak.

Ha a nyomtató várhatóan hosszabb ideig használaton kívül marad, a kocsi helyzete és a kerék betöltési állapota a termék kezelési útmutatójának részeként tekinthető.

Ez egy apró részlet, de segíthet csökkenteni a hosszan tartó álló érintkezéssel járó problémákat.

Mire kell figyelniük a vevőknek csere V-kerekek beszerzésekor?

A forgalmazók, a javítócégek és a nyomtatógyártók számára a cserealkatrészek kiválasztásának túl kell mutatnia a kerék általános megjelenéséhez való igazodást.

Fontolja meg:

Egy rajz vagy egy meglévő minta sokkal könnyebbé teheti ezt a folyamatot, különösen akkor, ha a kerék egy testreszabott nyomtatószerkezet része.

Egy kis kerék sokat elárulhat a mozgásrendszerről

Egy lapos folt egyszerű kerékproblémának tűnhet, de elárulhat valamit a nagyobb mechanikai rendszerről.

A kerék túlzott érintkezési nyomásnak volt kitéve. A kocsi hosszú ideig álló helyzetben maradhatott. A sín tisztítást igényelhet. A csapágy hozzájárulhat a szabálytalan forgáshoz. A szerelvény beállításának ellenőrzésére is szükség lehet.

Éppen ezért a kerékcsere a környező körülmények megértése nélkül néha ugyanazon problémához vezethet később.

A 3D nyomtatógyártók és -felhasználók számára hasznos megközelítés a kerék, a csapágy, a sín, a kocsi és a beállítás együttes vizsgálata. Az érintkezési kapcsolat megértése után könnyebben eldönthető, hogy a probléma magából a kerékből vagy a mozgásrendszer összeállításának módjából ered.

A 3D Printer V kerekeken lapos foltok keletkezhetnek, ha a kerék egy része hosszabb ideig koncentrált nyomás alatt marad, különösen akkor, ha az érintkezési erő, a tárolási helyzet, a beállítás vagy a működési feltételek nem megfelelőek az összeszereléshez. Az anyag viselkedése, a csapágy állapota, a szennyeződés és a sín geometriája is befolyásolhatja a probléma kialakulását.

A lényeg az, hogy a lapos folt nem csupán kozmetikai változás. Mivel a kerék egy mozgó vezetőrendszer része, a kerekségének megváltozása befolyásolhatja a kocsi haladását a sínen.

A felhasználók számára a lassú kézi mozgásellenőrzés korai jelzést adhat a szabálytalan gördülésről. A gyártók számára, ha gondosan odafigyelnek a kerék anyagára, a csapágyszerkezetre, az érintkezési nyomásra, a sínek kompatibilitására és a kocsi kialakítására, ez segíthet egy egységesebb mozgásrendszer kialakításában.

A V-kerék egy 3D nyomtató kis része lehet, de feladata szorosan összefügg a teljes kocsi mozgásával. Ha a kerék megfelelően illeszkedik a sínhez, és a környező szerelvény megfelelően van beállítva, a mozgásrendszer kiszámíthatóbb mechanikai alapokkal rendelkezik.
