A napellenző görgőjének mérése csererendelés előtt

Cseréje egy napellenző görgő Ez egyszerű lehet, ha az eredeti alkatrészt megfelelően dokumentálják, mielőtt eltávolítanák. A kerék egyszerűnek tűnhet, de mérete csak egy része a megfelelő cseréhez szükséges információknak. A futóprofil, a középső nyílás, a rögzítési mód és a vezetővel való kapcsolat mind befolyásolhatja az alkatrész illeszkedését és működését.

Megrendelés előtt szánjon egy kis időt a meglévő görgő átvizsgálására és a fontos részletek rögzítésére. Egy alapvető mérőeszköz, néhány áttekinthető fénykép és egy egyszerű vázlat hasznos információkkal szolgálhat, különösen akkor, ha az eredeti alkatrészen nincs típusszám vagy azonosító jel.

A kulcs az, hogy a görgőt a teljes napellenző egység részeként tekintsük ahelyett, hogy a kereket elszigetelt alkatrészként kezelnénk.

Kulcs elvitelek

• A csere megrendelése előtt mérje meg a kerék méretét, szélességét, középső nyílását és futóprofilját
• A kerék mérése helyett ellenőrizze a rögzítési szerkezetet és a rendelkezésre álló beépítési helyet
• Ellenőrizze a vezetőt vagy a nyomvonalat, mert a kopás vagy az eltolódás befolyásolhatja a cseregörgő működését
• Használjon tiszta fényképeket és egy egyszerű vázlatot a szokatlan formák vagy szerelési elrendezések dokumentálásához
• Ha lehetséges, tartsa elérhetővé az eredeti görgőt, különösen akkor, ha nem szabványos vagy egyedi alkatrészt vásárol

Miért fontosak a pontos mérések?

A cserekerék szinte teljesen megegyezik az eredetivel, de még mindig különbözik a beszerelést befolyásoló módokon. A rögzítési elrendezésben, a kerékprofilban vagy a középső nyílásban bekövetkezett kis változtatások megakadályozhatják, hogy az alkatrész rendeltetésszerűen illeszkedjen a meglévő szerkezethez.

Ezért gyakran nem elegendő a vizuális összehasonlítás.

Egy hasznos ellenőrzésnek három területre kell kiterjednie:

• A kerék és a futófelülete
• A szerelési elrendezés
• A vezető vagy felület, ahol a kerék halad

Ezek az adatok együttesen világosabb leírást adnak a meglévő komponensről, és megkönnyítik a kommunikációt a szállítóval.

Régebbi napellenző rendszerek esetében ez az információ különösen hasznos lehet, ha nincs cikkszám, vagy az eredeti alkatrész már nem elérhető.

Kezdje a teljes összeállítással

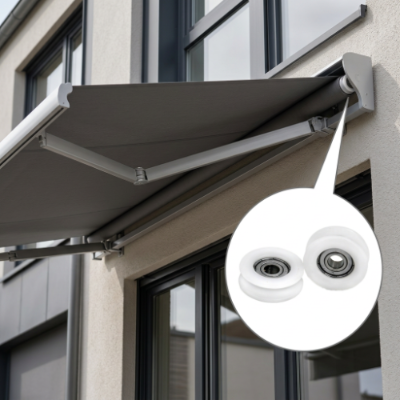

A görgő eltávolítása előtt ellenőrizze, hogyan helyezkedik el a napellenző szerkezetében.

Készítsen néhány fényképet, miközben az összetevő még telepítve van. Tartalmazza a környező konzolt, tengelyt, vezetőt, házat vagy más olyan részeket, amelyek segítenek a helyzetének megjelenítésében.

Egy hasznos fotókészlet a következőket tartalmazhatja:

• A teljes összeszerelés az eltávolítás előtt
• Közeli kép a görgőről
• Az oldalsó profil
• Az első és a hátsó felület
• A rögzítési pont
• Az útmutató vagy a pálya
• Közeli összetevők, amelyek befolyásolják a rendelkezésre álló helyet

Ezek a képek olyan kontextust biztosítanak, amelyet a mérés önmagában nem mindig képes rögzíteni.

Jegyezze fel a telepítési irányt

Egyes kerekek szimmetrikusak, mások azonban meghatározott tájolásúak. A karima, horony, csapágyelrendezés vagy rögzítési jellemzők csak az egyik oldalon jelenhetnek meg.

A szétszerelés előtt gyorsan jegyezze fel, hogy az alkatrész melyik irányba néz.

Egy fénykép általában elég. Ha több hasonló görgőt távolítanak el, egy egyszerű címke vagy vázlat is segíthet mindent rendben tartani.

Mérje meg a fő kerék méreteit

Az eltávolítás után helyezze az alkatrészt tiszta, sima felületre. Az alkatrész mérése, miközben az más hardverhez van csatlakoztatva, megnehezítheti a megfelelő referenciapontok azonosítását.

A fő kerékméretek általában a kiindulási pontot adják.

A cél nem az összes lehetséges mérés összegyűjtése. Koncentráljon azokra a méretekre, amelyek leírják az alkatrész illeszkedését és működését.

Nézze meg alaposan a kerékprofilt

A külső méret csak egy részét adja a képnek. Ugyanilyen fontos lehet a futófelület formája is.

Nézze meg oldalról a kereket, és ellenőrizze, hogy az érintkezési felület lapos, lekerekített, hornyolt, karimás vagy más módon formált-e.

A megemelt élnek vagy süllyesztett szakasznak sajátos kapcsolata lehet a vezetővel. Ezeket a részleteket nehéz lehet pusztán mérésekkel közölni, ezért hasznos egy áttekinthető oldalsó fénykép.

Külön dizájn a kopástól

Egy régebbi henger hosszú ideig ismétlődő mozgásnak volt kitéve. Felülete kifényesedhet, karcosodhat, lelapulhat vagy más módon elkophat.

Ne feltételezze automatikusan, hogy minden látható jel az eredeti tervet képviseli.

Ha rendelkezésre áll egy másik megfelelő kerék, és kevésbé kopottnak tűnik, hasonlítsa össze a kettőt. Az összetevők közötti különbségek segíthetnek megmutatni, hogy mely jellemzők képezik az eredeti profil részét, és melyek a használat eredménye.

Ez különösen akkor hasznos, ha a futófelület észrevehetően megváltozott.

Óvatosan ellenőrizze a központ nyitását

A kerék közepe külön figyelmet érdemel, mert ez köti össze a forgó alkatrészt a mechanizmus többi részével.

Felépítéstől függően a központ tartalmazhat csapágyat, perselyt, fémbetétet, tengelycsatlakozást vagy más tartóelemet.

A dimenzió rögzítése előtt először határozza meg, hogy mi van valójában.

Ellenőrizze, hogy:

• A központ egy egyszerű nyílás
• Belül csapágy van felszerelve
• Egy persely van jelen
• A tengely áthalad az alkatrészen
• A tengely a kerékkel együtt forog
• A kerék egy rögzített tengely körül forog

Ezek a különbségek befolyásolhatják a cserealkatrész felépítésének módját.

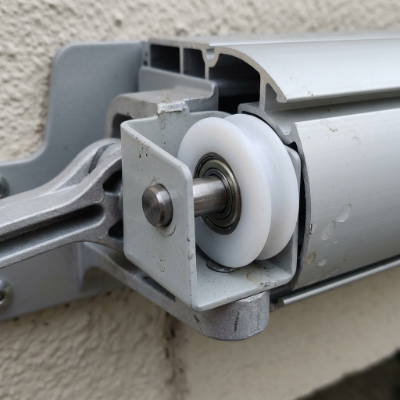

Ne hagyja figyelmen kívül a szerelési szerkezetet

A csere beszerzése során az egyik gyakori hiba, hogy a kerékre koncentrál, miközben figyelmen kívül hagyja a felszerelés módját.

Egy kerék külső méretei hasonlóak lehetnek egy másik alkatrészéhez, de teljesen eltérő rögzítési módot alkalmazhat.

Nézze meg a görgő és a napellenző szerkezet közötti kapcsolatot.

Ezt támogathatja:

• Fix tű
• Egy tengely
• Egy tengely
• Egy tartó
• Egy csapágy
• Egy persely
• Integrált ház

Készítsen fényképet a szerelési területről szétszerelés előtt, és egy másikat a henger eltávolítása után.

Ez megkönnyíti a kerék és a környező szerkezet közötti kapcsolat megértését.

Ellenőrizze a szabad helyet

A henger körüli teret is érdemes rögzíteni.

Keressen a közelben lévő konzolokat, burkolatokat, tengelyeket, síneket vagy egyéb olyan alkatrészeket, amelyek zavarhatják a telepítést.

A csere nem csak magának a keréknek kell, hogy megfeleljen. Ezenkívül a meglévő szerelvényben rendelkezésre álló helyen belül kell működnie.

Vizsgálja meg az útmutatót vagy a nyomvonalat

Az a felület, ahol a kerék halad, hasznos információkkal szolgálhat az alkatrészről.

Keresse azokat a jeleket, amelyek a normál érintkezési területet mutatják. Ezek néha felfedhetik, hogy a kerék középen fut-e, vagy erősebben érintkezett az egyik oldalával.

Tekintse meg a környező útmutatót is:

• Kosz vagy törmelék
• Karcolások
• Deformáció
• Laza kötőelemek
• Egyenetlen kopás
• Változások az eredeti alakban

Ha a vezető megsérült vagy rosszul igazodik, a görgő cseréje önmagában nem oldja meg a mögöttes mechanikai problémát.

Ez az oka annak, hogy az útmutatót ugyanazon folyamat során kell ellenőrizni, nem pedig külön problémaként kezelni.

Egy tiszta fénykép megmagyarázza, milyen számok nem

A mérések fontosak, de néhány alakzatot nehéz számokkal pontosan leírni.

Vegyünk egy görgőt ívelt éllel, eltolt középponttal és egy kis rögzítési lehetőséggel az egyik oldalon. A méretek listája leírhatja az alkatrészt, de egy oldalsó fénykép sokkal tisztábban mutathatja be az említett elemek közötti kapcsolatot.

Cserekéréshez használjon jó megvilágítású és egyszerű hátterű fényképeket.

Próbáld meg belefoglalni:

• Egy átfogó nézet
• Egy oldalnézet
• Egy közeli kép a központról
• Egy nézet a szerelési területről
• Egy fénykép, amelyen az alkatrész az eredeti helyzetében látható

A képen látható alkatrész mellé vonalzót vagy mérőeszközt is elhelyezhetünk.

Amikor egy egyszerű vázlat hasznossá válik

Egyes görgők leírása egyszerű. Mások szokatlan formájúak vagy szerelési elrendezések, amelyek könnyebben megérthetők rajzon keresztül.

Egy alapvázlatnak nem kell követnie a formális mérnöki rajzi szabványokat.

Rajzolja meg az alkatrészt elölről és oldalról, majd jelölje meg a fontos méreteket. Mutassa be a tengely vagy tengely helyét, és jelölje meg a vezetővel érintkező felületet.

Ez segíthet több gyakorlati kérdés megválaszolásában:

• Hol van a forgó középpont?
• Melyik oldal néz a konzolra?
• Melyik felület érintkezik a vezetővel?
• Milyen méretek tartoznak a kerékhez?
• Milyen méretek tartoznak a szerelési szerkezethez?

A testreszabott komponensek esetében ez a fajta hivatkozás sokkal könnyebbé teheti a kommunikációt.

Az eredeti alkatrész legyen elérhető

Ha lehetséges, ne dobja ki a régi hengert azonnal a mérések elvégzése után.

A fizikai minta olyan információkat szolgáltathat, amelyeket nehéz fényképeken vagy írásos jegyzetekben rögzíteni. Megmutathatja a tényleges kerékprofilt, a csapágyak elrendezését, a rögzítési jellemzőket és a kopás jeleit.

Ez különösen akkor lehet hasznos, ha az alkatrész szokatlan, vagy ha az eredeti tervnek nincs könnyen azonosítható modellszáma.

A nem szabványos tárcsa- és görgőalkatrészekkel dolgozó gyártók és beszállítók számára a rajzokkal, fényképekkel és alkalmazási információkkal kombinált minta hasznos referenciaként szolgálhat a csere vagy a testreszabott tervezés megbeszéléséhez.

Egyértelmű cserekérelem elkészítése

Az ellenőrzés befejezése után rendezze az információkat egy egyszerű specifikációba.

A hasznos megkeresés a következőket tartalmazhatja:

• Jelentkezés: Ahol az alkatrészt használják
• Meglévő komponens: Leírás és fényképek az eredeti részről
• Kerék információ: Fő méretek és futóprofil
• Központ információi: Furat, csapágy, persely vagy tengely elrendezése
• Szerelési információk: Konzol, tengely, csap vagy házszerkezet
• Útmutató információ: Fényképek vagy leírás az érintkezési felületről
• Állapot: Látható kopás, repedés, deformáció vagy egyéb sérülés
• Mennyiség: Hozzávetőleges beszerzési igény
• Minta: Az eredeti alkatrész referenciaként szállítható-e
• Testreszabás: Függetlenül attól, hogy szabványos vagy testreszabott alkatrészről van szó

Ez sokkal világosabb kiindulási pontot ad a szállítónak, mint egyetlen fénykép vagy egyetlen mérés.

A személyre szabott szíjtárcsákat és görgőket érintő alkalmazásoknál a HUNE felhasználhatja az ilyen típusú méret- és alkalmazásinformációkat a nem szabványos alkatrészek követelményeinek megvitatásakor.

Mit kell ellenőrizni rendelés előtt

Kerék

Ellenőrizze a fő méreteket, és győződjön meg arról, hogy a futóprofil helyesen lett rögzítve.

Központ

Ellenőrizze, hogy az alkatrész egyszerű furatot, csapágyat, perselyt, tengelyt vagy más belső elrendezést használ-e.

Szerelés

Hasonlítsa össze az eredeti kapcsolatot a javasolt helyettesítő szerkezettel.

Útmutató

Győződjön meg arról, hogy a kerékprofil megfelel annak a felületnek, ahol működik.

Telepítési hely

Ellenőrizze a környéket, hogy nincs-e olyan dolog, ami befolyásolhatja a felszerelést vagy a mozgást.

Működési feltételek

Vegye figyelembe a környezetet, amelyben az összetevőt használják. A kültéri napellenző rendszerek nedvességgel, porral, hőmérséklet-változásokkal és ismétlődő mozgással találkozhatnak. Ezek a feltételek relevánsak lehetnek az anyag és a konstrukció megbeszélésekor.

Gyakorlati mérési ellenőrzőlista

Mielőtt elküldené az információkat egy szállítónak, győződjön meg arról, hogy a következőkre kiterjedt:

• Leszerelés előtt fényképezze le a görgőt
• Jegyezze fel a fő kerék méreteit
• Ellenőrizze az oldalsó profilt
• Vizsgálja meg a középső nyílást
• Azonosítson minden csapágyat vagy perselyt
• Jegyezze fel a tengely, tengely vagy csap elrendezését
• Fényképezze le a tartókonzolt
• Vizsgálja meg a vezetőt vagy a pályát
• Vegye figyelembe a látható kopást vagy deformációt
• Ellenőrizze a rendelkezésre álló telepítési helyet
• Készítsen egy egyszerű vázlatot, ha az alkatrész szokatlan alakú
• Lehetőség szerint tartsa elérhetővé az eredeti alkatrészt
• Magyarázza el, hogyan és hol használják a görgőt
• Adja meg, hogy szükség lehet-e testreszabott összetevőre

Gyakran Ismételt Kérdések

Milyen méréseket kell elvégeznem a napellenző görgő rendelése előtt? Jegyezze fel a kerék átmérőjét, szélességét, középső nyílását, futóprofilját, szerelési elrendezését és a rendelkezésre álló beépítési helyet. A teljes szerelvényről készült fényképek további kontextust adhatnak.

Elég megmérni a külső átmérőt? Nem. A külső méret az alkatrésznek csak egy részét írja le. A középső elrendezés, a futóprofil, a rögzítési szerkezet és a vezetővel való kapcsolat szintén befolyásolhatja a kompatibilitást.

Meg kell tartani az eredeti hengert mérés után? Ha lehet, igen. Az eredeti alkatrész hasznos információkkal szolgálhat a profiljáról, a szerelési jellemzőkről, a belső elrendezésről és a kopásállapotról, amelyeket önmagában mérésekkel nehéz rögzíteni.

Miért fényképezzem le a görgőt, mielőtt eltávolítom? Egy telepített fénykép mutatja az alkatrész tájolását és kapcsolatát a közeli konzolokkal, tengelyekkel, vezetőkkel és egyéb részekkel. Ez az összefüggés segíthet tisztázni a cserekövetelményeket.

Készíthet-e a szállító testreszabott görgőt mintából? A fizikai minta mérésekkel, fényképekkel, alkalmazási információkkal és szerelési részletekkel kombinálva hasznos referenciainformációkkal szolgálhat, amikor egy nem szabványos vagy testreszabott hengerről beszélünk.

A jó mérés a teljes rendszerrel kezdődik

A henger viszonylag kis része lehet egy napellenző-szerelvénynek, de méretei és szerelési kapcsolata közvetlen hatással lehet az illeszkedésre és mozgásra.

Emiatt a csereforrás beszerzését a külső átmérőnél nagyobb értékkel kell kezdeni. A kerékprofil, a középpont elrendezés, a szerelési szerkezet, a vezetőelem és a rendelkezésre álló beépítési hely hasznos információkkal szolgál.

Néhány tiszta fénykép és gondosan rögzített méretek sokkal könnyebbé tehetik a folyamatot, különösen, ha régebbi vagy nem szabványos alkatrészről van szó.

A gyakorlati megközelítés egyszerű: ellenőrizze a teljes szerelvényt, mérje meg a fontos területeket, dokumentálja a rögzítési elrendezést, és lehetőség szerint tartsa elérhetővé az eredeti alkatrészt az összehasonlításhoz. Így a vásárlók és a gyártók is jobban megértik az alkatrészt és szerepét a napellenző rendszeren belül.
