Miért lesznek az idő múlásával zajosak a tolóajtó görgői?

Egy tolóajtó évekig mindennapi használatban maradhat anélkül, hogy különösebb figyelmet vonna magára. A panel a nyomvonala mentén mozog, a görgők megtámasztják a súlyt, és az egész szerelvény csendesen végzi a dolgát a háttérben. Ekkor halk kattanó hang hallatszik. Néhány héttel később a mozgás kaparást, zörgést vagy durva gördülési zajt tartalmazhat. Ezen a ponton a hangot könnyű észrevenni, mert minden alkalommal megtörténik, amikor az ajtó elmozdul.

A zajt ritkán okozza egyetlen alkatrész. A tolóajtó-görgő egy kis mechanikus rendszer részeként működik, amely magában foglalja a kereket, a csapágyat, a tengelyt, a házat, az ajtókeretet és a futópályát. Az ezen területek bármelyikén bekövetkező változások befolyásolhatják a szerelvény mozgását és azt, hogy mekkora vibráció éri el a környező szerkezetet.

A lakástulajdonosok, szerelők, forgalmazók és ajtógyártók számára, ha megértik, honnan jön a hang, sokkal könnyebbé teheti a diagnózist. A zajos görgő nem mindig jelenti azt, hogy maga a kerék hibásodott meg, és a kerékcsere a nyomtáv vagy a rögzítési állapot ellenőrzése nélkül az eredeti okot megoldatlanul hagyhatja.

A hang általában kapcsolatváltással kezdődik

A görgőt úgy tervezték, hogy a felület mentén gördüljön, ahelyett, hogy rajta csúszna. Ha a kerék egyenletesen forog, és a kerék és a sín közötti érintkezés stabil marad, a mozgás viszonylag csendes lehet.

A zaj általában akkor jelenik meg, amikor ez a kapcsolat megváltozik.

Előfordulhat, hogy a kerék már nem érintkezik egyenletesen a sínnel. A csapágy további ellenállást fejthet ki. Apró részecskék bejuthatnak a futópályába. Az ajtó kissé elcsúszhat, és nagyobb erőt tud kifejteni a szerelvény egyik oldalára.

Ezek a változások gyakran fokozatosak, ami megmagyarázza, hogy a felhasználók miért nem veszik észre a probléma kezdetét.

Az egykor csendes ajtó először halk kattanó hangot adhat ki. Később ugyanez a mozgás durvább gördülési zajt kelthet. A hangváltozás azért hasznos, mert korán jelezheti, hogy a csúszómechanizmus belsejében valami figyelmet érdemel.

Mi változik a közgyűlésen belül?

Számos körülmény befolyásolhatja a gördülési viselkedést:

• A kerék felülete megváltoztatja alakját.
• A csapágy kevésbé szabadon mozog.
• A pályán szennyeződés vagy felületi sérülés keletkezik.
• Az ajtóterhelés egyenetlenné válik.
• A görgőház elmozdul a tervezett helyzetéből.
• A nedvesség hatással van a fém alkatrészekre.
• A kerék és a nyomtáv többé nem érintkezik egyenletesen.

Ezek a feltételek nem mindig fordulnak elő külön-külön. Egy régebbi tolóajtóban több is kialakulhat egyszerre.

Miért lesz hangosabb a tolóajtó görgő az életkor előrehaladtával?

Maga a kor nem a zaj mechanikus oka. Ami idővel változik, az az alkatrészek állapota és a körülöttük lévő környezet.

Minden nyitási és zárási ciklus újabb érintkezési periódust hoz létre a kerék és a nyomtáv között. A csapágy forog, a kerék hordozza az ajtóterhelést, és a sín ismétlődő gördülési érintkezést kap. A kis részecskék ezekben a ciklusokban is bejuthatnak a rendszerbe.

Az eredmény a mechanikai felületek fokozatos változása.

Egy görgő még mindig elfogadhatónak tűnhet kívülről, miközben a csapágy vagy a kerék érintkezési felülete már megváltozott.

Ismételt mozgás összeadódik

Vegyük fontolóra a naponta többször használt ajtót.

A görgő nem egyszerűen a pálya egyik végéről a másikra mozog. Többször gyorsít, gurul, irányt változtat és megáll. Minden mozgás egy újabb ciklust ad a mechanikai rendszerhez.

Idővel ez az ismételt érintkezés befolyásolhatja:

• Kerékfelület állapota
• Csapágy forgása
• A pálya simasága
• Szerelési stabilitás
• Ajtóbeállítás

Ez az oka annak, hogy a hirtelen megjelenő zaj valójában fokozatosan kialakuló állapotot jelenthet.

A csapágy megváltoztathatja a hangot

Számos görgős szerelvényen belül a csapágy fontos szerepet játszik abban, hogy lehetővé tegye a kerék forgását a rögzítési pontja körül.

Ha a csapágy simán forog, a kerék viszonylag kis ellenállással tudja követni a nyomvonalat. Ha a belső felületek elszennyeződnek, elhasználódnak, korrodálódnak vagy más módon szabálytalanok lesznek, a forgás kevésbé egyenletessé válhat.

A kapott hang változó lehet.

Az enyhe kattanó zaj szaggatott érintkezésre vagy belső mozgásra utalhat. A durva csiszolási hang fokozott súrlódásra utalhat. Ismétlődő dübörgés fordulhat elő, amikor a kerék vagy a csapágy egy adott helyzetben elfordul.

Ezek a hangok inkább nyomok, semmint végleges diagnózisok.

Miért könnyű figyelmen kívül hagyni a csapágyat?

A kerék látható, míg a csapágy általában el van rejtve a szerelvény belsejében.

A gyors szemrevételezés ezért nem mutathat semmi szokatlant. A külső kerék akkor is kereknek és épnek tűnhet, ha a csapágy már nem mozog úgy, ahogy kellene.

A gyártók számára ez az egyik oka annak, hogy a csapágyat a teljes görgős kialakítás részének kell tekinteni, nem pedig független belső alkatrészként kezelni.

Befolyásolhatja a kerék anyaga a zajt?

Igen, a kerék anyaga befolyásolhatja a gördülési érintkezés során keletkező hangot.

A különböző anyagok eltérően viselkednek, ha egy pályafelülettel találkoznak. A polimer kerék és a fém kerék észrevehetően eltérő akusztikai jellemzőket produkálhat, még akkor is, ha hasonló ajtórendszerbe szerelik.

Az interakció nem csak a keréken múlik. A pálya anyaga, a kerékprofil, a terhelés, a felület állapota és a szerelési elrendezés is számít.

Például egy viszonylag merev kerék, amely egy merev pályán fut, másképp tudja átadni a vibrációt, mint a fém futófelületnek járó polimer kerék.

Az anyagválasztás rendszerdöntés

A kerék anyagát választó gyártóknak a teljes alkalmazást kell figyelembe venniük, nem pedig egyetlen jellemző alapján.

Ez különösen fontos görgős szerelvények fejlesztésekor különböző ajtószerkezetekhez.

A könnyű belső ajtókhoz tervezett alkatrésznek eltérő követelményei lehetnek, mint egy nagyobb külső panelben.

Amikor a piszok a probléma részévé válik

A tolóajtó sínek természetesen ki vannak téve a részecskéknek.

Por, homok, haj, apró szálak, építési maradványok és egyéb törmelékek bejuthatnak a futóterületre. Amint a részecskék leülepednek a kerékpályán, zavarhatják a normál gördülést.

Kis mennyiség nem okozhat nyilvánvaló problémát. A nagyobb felhalmozódás megváltoztathatja az érintkezési felületet és szaggatott hangokat kelthet.

Miért hangozhat úgy egy piszkos pálya, mint egy rossz görgő?

Képzelj el egy kereket, amely egy kis részecskén halad át.

A kerék kissé felemelkedhet, elmozdulhat rajta, és visszatérhet a pályára. Ez a változás kis hatást válthat ki. Ha ugyanaz a szennyeződés terjed ki a futópályán, a felhasználó ismételt kattanást vagy durva gördülést hallhat.

Ez kissé bonyolulttá teszi a diagnózist.

Lehet, hogy a görgő meglehetősen jól működik, de a körülötte lévő környezet megakadályozza a normál működést.

Éppen ezért a pálya ellenőrzésének általában minden zajvizsgálat részét kell képeznie.

A pálya állapota egyenlő figyelmet érdemel

A tolóajtó-görgő nem működhet függetlenül a futófelületétől.

Még a megfelelően megépített kerék is zajossá válhat, ha a nyomtávon horpadások, barázdák, szennyeződések, korrózió vagy egyéb felületváltozások vannak.

A sérült nyomtáv ismétlődő mintázatban is befolyásolhatja a kereket. Ha minden nyitási és zárási ciklus során ugyanazt a sérült részt találja, a felhasználó előre látható zajt hallhat a haladási útvonal ugyanazon pontján.

Hasznos módszer a tünetek összehasonlítására

Ez nem helyettesíti a fizikai ellenőrzést, de segíthet leszűkíteni, hol kell keresni.

Mi történik, ha az ajtó kissé rosszul van beállítva?

A tolóajtó a panel, a görgők és a sín közötti ésszerűen kiegyensúlyozott kapcsolattól függ.

Ha a panel eltolódik, előfordulhat, hogy a görgők nem érintkeznek ugyanúgy a futófelülettel, mint eredetileg. Az egyik oldal több erőt kaphat, míg a másik fél kevesebbet.

Ez az egyenetlen állapot további súrlódást és vibrációt okozhat.

Egy ajtó is elkezdhet dörzsölni a keret egy másik részét. Ebben az esetben előfordulhat, hogy a zaj valójában nem a hengerből származik.

Az igazítási problémák téves diagnózist hozhatnak létre

Ez fontos különbség a telepítők és a gyártók számára.

Az ügyfél bejelentheti, hogy a tolóajtó görgői zajosak, de a tényleges ok az ajtókeret, a pálya, a beállítási helyzet vagy a szerelési szerkezet lehet.

A görgő cseréje előtt célszerű meghatározni, hogy valóban a kerék felelős-e a hangért.

Ha az ajtó helyzetének beállításakor a zaj jelentősen megváltozik, a beállítás további figyelmet érdemel.

Miért okozhat a laza hardver váratlan zajt?

Nem minden görgőzaj származik gördülési érintkezésből.

A görgős szerelvény egy rögzítőszerkezeten keresztül csatlakozik az ajtóhoz. Ha egy rögzítőelem meglazul, vagy egy tartó már nem tartja szilárdan a szerelvényt, működés közben apró elmozdulások léphetnek fel.

Ezek a mozdulatok csörgő vagy kattanó hangot kelthetnek.

A hangot maga az ajtópanel is felerősítheti, mert a nagyobb panelek hangáteresztő felületként működhetnek.

A vibráció átjuthat az ajtón

A hengernél fellépő kis mechanikai vibráció a következőket okozhatja:

• A görgőház
• Az ajtókeret
• A pálya
• Közeli panelek
• Rögzítőelemek és konzolok

Ennek eredményeként a felhasználó által hallott hang hangosabbnak tűnhet, mint az eredeti mozgás a görgőn belül.

Ez az egyik oka annak, hogy az akusztikai viselkedést figyelembe kell venni a termékfejlesztés során, nem pedig csak a telepítés után.

A nedvesség megváltoztathatja a mechanikai állapotot

A külső tolóajtók és a párás helyekre szerelt ajtók nedvességnek lehetnek kitéve.

Maga a víz nem teszi automatikusan zajossá a görgőt. Aggodalomra ad okot, hogy az ismételt nedvességnek való kitettség milyen hatással lehet az érzékeny fémfelületekre, csapágyakra, rögzítőelemekre és a környező alkatrészekre.

A korrózió megváltoztathatja az érintkező felület simaságát. Megzavarhatja a beállító hardver és a csapágy mozgását is.

Egyes környezetekben a páralecsapódás elegendő lehet ahhoz, hogy ismétlődő nedvességi állapotot hozzon létre, még akkor is, ha az ajtó nincs közvetlenül kitéve esőnek.

A kültéri ajtók másfajta tervezést igényelnek

Kültéri alkalmazás esetén a gyártóknak figyelembe kell venniük:

• Nedvesség expozíció
• Vízelvezetés
• Por felhalmozódása
• Hőmérsékletváltozások
• Sótartalmú levegő
• Anyagkompatibilitás
• Csapágyvédelem

A beltéri szekrényajtóhoz szánt görgő nem feltétlenül kell ugyanazokkal a feltételekkel, mint a külső teraszajtóban használt görgő.

Ezért az alkalmazást a görgőszerkezet kiválasztása előtt meg kell határozni.

Miért okozhatnak ismétlődő zajt a lapos foltok?

A keréktől elvárható, hogy egyenletes gördülési profilt tartson fenn.

Ha a kerék egy része ellapul, a kerék minden alkalommal másként viselkedhet, amikor az adott szakasz eléri a pályát.

Az eredmény egy kis dudornak tűnhet mozgás közben.

A hang ritmikussá is válhat, mert a kerék ugyanazon területe minden forgás után visszatér az érintkezési helyzetbe.

A minta hasznosabb lehet, mint a kötet

A hangos zaj természetesen magára vonja a figyelmet, de a hang mintázata több információval szolgálhat.

Például:

Egy hang egy adott helyen:
Lehet, hogy a sávnak helyi problémája van.

Ismétlődő hang a kerék minden forgása közben:
A kerék felülete vagy csapágya ellenőrzést érdemel.

Folyamatos durva hang:
Szennyezés, csapágy állapota vagy érintkezési nyomás lehet szó.

Egy laza csörgő:
Előfordulhat, hogy a szerelési szerkezet figyelmet igényel.

Ezek ismét diagnosztikai nyomok, nem automatikus következtetések.

Befolyásolja-e az ajtó súlya a görgőzajt?

A görgő megtámasztja a mozgó ajtólapot, így számít a szerelvény által hordozott teher.

Előfordulhat, hogy az egyik ajtótípushoz kiválasztott görgő nem megfelelő egy lényegesen eltérő konstrukcióhoz.

Az ajtó tömegét befolyásolhatja a panel anyaga, az üvegezés, a keretszerkezet, a díszítőelemek és a teljes méret.

Ha a terhelés egyenetlenül oszlik el, az egyik görgő nagyobb erőt is hordozhat, mint a másik.

Egyenetlen betöltés megváltoztatja az érintkezőt

Képzeljünk el egy kétgörgős rendszert, ahol az ajtó egyik oldala lejjebb ül.

Az ezen az oldalon lévő görgő eltérő érintkezési feltételeket tapasztalhat, mint a másik kerék. Az eredmény egyenetlen kopás és a mozgási viselkedés megváltozása lehet.

A gyártók számára ez a hengerválasztás fontos részévé teszi a terheléselosztást.

Nem egyszerűen az a kérdés, hogy egy kerék fizikailag belefér-e az ajtóba.

Miért jön és megy néha a zaj?

Az időszakos zaj különösen zavaró lehet.

A görgő halkan szólhat, amikor az ajtó egy irányba mozdul, és zajos, amikor visszatér. A hang akkor is megjelenhet, ha a panelt egy adott pozícióból elmozdítják.

Ez azért fordulhat elő, mert a szerelvényre ható erők az ajtó mozgásával változnak.

A nyomtáv egyenetlenségei, az egyenetlen terhelés, a kerék iránya, a csapágyak állapota és a keretbeállítás egyaránt befolyásolhatja az érintkezési kapcsolatot.

A hőmérséklet is megváltoztathatja az érzést

Az anyagok különböző módon reagálnak a hőmérséklet-változásokra.

A változó környezeti feltételeknek kitett ajtó ezért a nap különböző szakaszaiban vagy évszakaiban kissé eltérően viselkedhet.

Ez nem jelenti azt, hogy mindig a hőmérséklet okozza a zajt. Egyszerűen azt szemlélteti, hogy egy mechanikai rendszer miért viselkedhet másképp változó körülmények között.

Gyakorlati vizsgálati megközelítés

Ha egy tolóajtó zajossá válik, az alkatrészek azonnali cseréje nem mindig a leghatékonyabb módszer.

Az alapvizsgálat kezdődhet a környező rendszerrel.

Kezdje a pályával

Keressen látható törmeléket, felületi sérülést, korróziót vagy bármit, ami zavarhatja a kerék mozgását.

A tiszta futófelület megkönnyíti a következő ellenőrzést.

Ezután figyelje meg az ajtó mozgását

Lassan mozgassa a panelt, és figyeljen arra, hogy mikor jelenik meg a hang.

Előfordul az egész utazási útvonalon?

Csak az egyik vége közelében történik?

Más érzés az ajtó, ha ellenkező irányba mozog?

Ezek a megfigyelések segíthetnek elválasztani a kerékproblémát a nyomtávtól vagy a beállítási problémától.

Vizsgálja meg a görgőegységet

Ha a kialakítás lehetővé teszi a hozzáférést, ellenőrizze a kerék felületét és a rögzítési állapotot.

Keresse meg:

• Repedések
• Lapított területek
• Egyenetlen kopás
• Látható szennyeződés
• Kerék ingadozása
• Csapágyegyenetlenségek
• Laza szerelési alkatrészek

A láthatóan sérült görgő további figyelmet érdemel.

Mikor praktikusabb a csere?

A tisztítás és beállítás megoldhat bizonyos zajviszonyokat, de nem tudják helyreállítani a mechanikailag sérült kereket vagy csapágyat.

A csere akkor lehet megfelelő, ha:

• A keréken látható deformáció van.
• A csapágy már nem forog simán.
• A szerelvény túl nagy holtjátékkal rendelkezik.
• A zaj a pálya állapotának kezelése után is folytatódik.
• A kerék már nem tart stabil kapcsolatot.
• A rögzítő szerkezet sérült.

A cserének meg kell egyeznie a tényleges ajtórendszerrel.

Ha pusztán egy kereket választ, mert hasonlónak tűnik, az újabb eltéréseket okozhat.

Mit kell figyelembe venniük a gyártóknak a tolóajtó-görgők fejlesztésekor?

A gyártóknál a zajcsökkentés az alkatrésztervezés során kezdődik.

A kerékprofil, az anyag, a csapágyszerkezet, a szerelési mód, a nyomtávolság és a működési környezet egyaránt befolyásolja a végső viselkedést.

Kerék geometriája

A keréknek kompatibilisnek kell lennie a tervezett futófelülettel.

Az eltérés egyenetlen érintkezést és szükségtelen vibrációt eredményezhet.

Csapágy elrendezés

A csapágynak illeszkednie kell a mozgási mintához és a környező környezethez.

A várható üzemi feltételeket a kerékszerkezet mellett kell figyelembe venni.

Anyagkombináció

A kerék és a nyomtáv egy érintkezőpárt alkot.

Ezek önálló kiválasztása váratlan akusztikai vagy kopási viselkedést idézhet elő.

Szerelési szerkezet

A háznak a tervezett helyzetben kell tartania a kereket, miközben lehetővé teszi a szerelvény működését a teljes mozgási tartományban.

Környezeti feltételek

A beltéri, kültéri, párás, poros és tengerparti alkalmazások eltérő követelményeket támasztanak.

Előfordulhat, hogy ugyanaz a görgős konstrukció nem minden környezetben megfelelő.

Egy egyszerű beszerzési ellenőrzőlista

A görgős szerelvényeket értékelő forgalmazók és ajtógyártók számára a következő ellenőrző lista eredményesebbé teheti a műszaki megbeszéléseket.

Ez a fajta információ akkor hasznos, ha mintákat, rajzokat vagy cserealkatrészeket tárgyal a görgő gyártójával.

A zaj gyakran nyom, nem az egész probléma

A zajos tolóajtó görgőjét könnyű a kerék hibáztatni, mert úgy tűnik, hogy a hang a panel aljáról jön.

A valódi ok bonyolultabb lehet.

Egy csapágy megváltoztathatja a kerék forgását. Egy pálya törmeléket tartalmazhat. Előfordulhat, hogy egy ajtó enyhén elcsúszott. Lehet, hogy egy tartókonzol meglazult. Előfordulhat, hogy a kerék anyaga már nem felel meg az üzemi feltételeknek. A nedvesség hatással lehet a belső fémrészekre.

Éppen ezért a leghasznosabb megközelítés a teljes mozgásrendszer áttekintése.

A görgő és a pálya Párban működik

A kerék nem választható el az alatta lévő felülettől.

A sérült pályára szerelt jó henger továbbra is zajt kelthet. Hasonlóképpen, a tiszta nyomtáv nem tudja kompenzálni a sérült csapágyas vagy deformált felületű kereket.

A két összetevőnek együtt kell működnie.

Ez az alapelv különösen fontos a gyártók számára, mivel a hengert a tervezett összeállításon belül kell értékelni, nem pedig csak önálló alkatrészként.

Hogyan tudnak a gyártók következetesebb görgős megoldást létrehozni?

A gyakorlati fejlesztési folyamat általában az alkalmazással kezdődik.

Ahelyett, hogy egy általános kerékkel kezdenék, és utána próbálnák beilleszteni a rendszerbe, a gyártók először meghatározhatják az ajtószerkezetet, a futófelületet, a terhelés állapotát, a környezetet, a mozgási mintát és a rendelkezésre álló beépítési helyet.

Ezek a részletek alapot adnak a kerékprofil, az anyag, a csapágyelrendezés és a szerelési szerkezet kiválasztásához.

Testre szabott projekteknél a meglévő összeállítás rajzai, mintái, vázlatai vagy fényképei segíthetnek a mechanikai követelmények egyértelműbb kommunikálásában.

Ez a megközelítés különösen akkor hasznos, ha egy cseregörgőt egy meglévő házhoz kell illeszteni, vagy ha egy új ajtórendszerhez egy bizonyos kerékgeometria szükséges.

A tolóajtó csendje a mechanikai részletekkel kezdődik

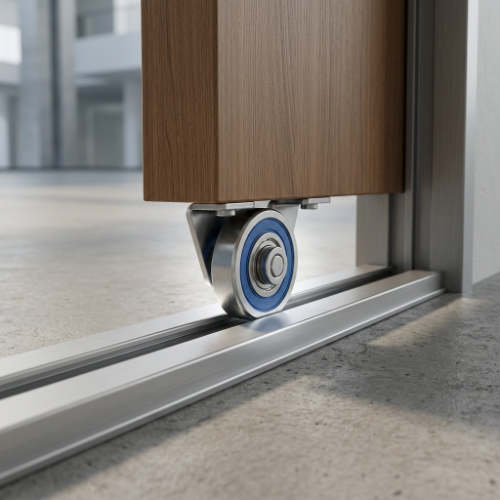

A tolóajtógörgők apró alkatrészek, de működési feltételeik nem egyszerűek.

Terhelést hordoznak, többször forognak, kölcsönhatásba lépnek a sínnel, és olyan környezetben működnek, ahol por, nedvesség, hőmérséklet-változások és beállítási változások következhetnek be. Idővel ezek a tényezők megváltoztathatják a kerék és a csapágy viselkedését.

Éppen ezért a zajt nem szabad automatikusan egyrészes meghibásodásként kezelni.

Egy kattanó hang egy ismétlődő kerék- vagy csapágyállapotra mutathat. A karcolás érintkezésre vagy igazításra utalhat. A durva gördülési hang szennyeződéssel vagy belső ellenállással járhat. Csörgés származhat inkább a rögzítőszerkezetből, mint magából a kerékből.

A lakástulajdonosok és a telepítők számára a minta azonosítása célzottabbá teheti az ellenőrzést. A gyártók és a forgalmazók számára ezeknek a kapcsolatoknak a megértése segíthet a különböző ajtóalkalmazásokhoz való görgős szerelvények kiválasztásánál vagy fejlesztésénél.

A gyakorlati lecke egyszerű: a tolóajtó-görgő egy komplett mechanikus rendszer részeként működik. A kerék geometriája, anyaga, csapágytámasztéka, nyomvonal állapota, beállítás, terheléseloszlás és környezeti hatás mind hozzájárulnak ahhoz, hogy a rendszer hogyan viselkedik az idő múlásával.

Ha ezeket a tényezőket együtt veszik figyelembe a tervezés és a beszerzés során, a gyártók olyan görgős szerelvényeket fejleszthetnek ki, amelyek jobban illeszkednek a tervezett ajtóalkalmazáshoz, miközben a felhasználók és a telepítők tisztábban tudják megérteni, honnan származhat a váratlan zaj.
